De industriële Hoge van de de coëfficiënten Thermische Damp van de hitteoverdracht Evaporator van de Recompressietvr in farmaceutische productie
Thermische Damprecompressie (TVR)
Een methode om het energieverbruik van een stoom te verminderen verwarmde evaporatorsysteem.
De stoom van de gebruikshoge druk als beweging veroorzakende vloeistof aan een stoomuitwerper, om mee te voeren recycleerde lagere drukstoom en lost de gecombineerde stoom bij een nuttigere middendruk.
De cyclus van de dampcompressie baseert zich op de condensatietemperatuur van de lagere drukstoom die met de verhoging van druk stijgen.
HET WERK PRINCIPE
De Evaporator Dalende Film TVR wordt gevoed van het nat procédégebied. Van de saldotank wordt het product verwarmd aan minstens het koken temperatuur van eerste calandria, afhankelijk van de eindproducteisen. Dit kan door plaatwarmtewisselaars, tubulaire warmtewisselaar en/of directe verwarmers door middel van gecondenseerde, bovenmatige dampen, stoom en/of warm water worden gedaan. Na het het verwarmen procédé wordt het product gevoed aan eerste calandria waar het product begint te verdampen. Het evaporatorwerk die het dalende filmprincipe overeenstemmen, het betekent zo dat het product en de damp naar beneden door de buizen vloeien. Bij de bodem, neer valt het concentraat en de damp wordt gezogen in de separator, waardoor de kleinere concentraatdruppeltjes van de damp gescheiden zijn. Het geconcentreerde product wordt gepompt aan de volgende pas, waardoor het product concetrated verder is. Na de definitieve calandriapas wordt het product gepompt, afhankelijk van het product en de vereiste concetrate eigenschappen, aan een volgende calandria, concentraattanks van de droger of via een flitskoeler aan kristallisatietanks. Aangezien de hoeveelheid waterverdamping beperkt is en het vereiste temperatuurverschil vrij hoog is, wordt de stoom gebruikt zoals stuwende kracht. Dit wordt bedoeld als thermische damprecompressie (TVR). Afhankelijk van capaciteit en specifiek product vereist het aantal stadia en de thermocompressoren worden bepaald. Een dichtheidscontrolemechanisme in de concentraatstroom wordt gebruikt om de stoomstroom aan de thermocompressor te plaatsen.
HOOGTEPUNTEN
Lange productielooppas toe te schrijven aan hoge hygiënische normen
Bewezen technologie
Volledig schoon te maken (op zijn plaats Schoonmakend)

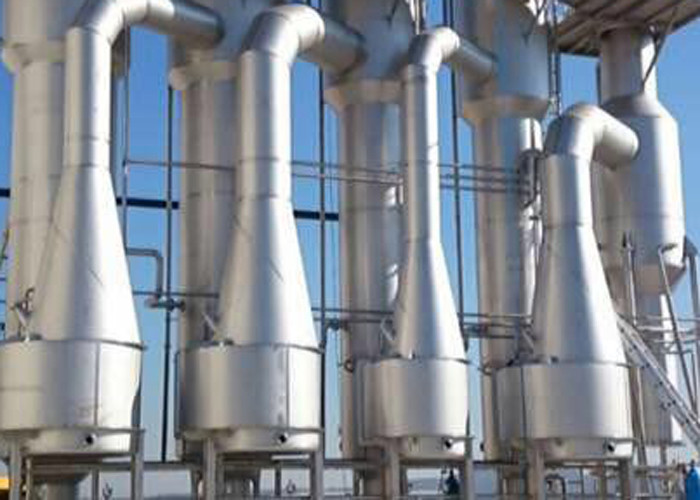

TVR-evaporator
De capaciteit van de waterverdamping (T/h)
1.2, 1.5, 2.4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Dit materiaal is een ononderbroken concentratiemateriaal, dat uit TVP-stoomwarmtepomp, het verwarmen buis, verdampingskamer, condensator, vacuümpomp, doorgevend lossingspomp en verrichtingsplatform samengesteld is. Het is geschikt voor concentratie in voedsel, geneesmiddel, chemisch product, biotechniek, milieutechniek, afval vloeibare terugwinning en andere industrieën. Dit materiaal keurt de warmtepomptechnologie goed van TVR, om heel wat energie te besparen. Het toevoegen van de warmtepomp van TVR kan energie, minstens besparen gelijkwaardig aan één meer effect, d.w.z., de stoomconsumptie van effect vier + TVR is fundamenteel hetzelfde als dat van effect vijf.
Prestatiesvergelijking voor Verschillende Evaporator | ||||
Punt | Enige effect evaporator | multi-effect evaporator | TVR-evaporator | MVR evaporator |
Energieverbruik | het energieverbruik is veel hoger dan anderen, 1ton-water 1Ton-stoom in theorie zullen verbruiken | betrekkelijk energiebehoud | Basis op traditionele multi-effect evaporator, één meer toegevoegd effect, maar hogere nodig gedreven drukstoom | De meeste energie - besparingstechnologie voor evaporator, maar 10-40kwh machtsconsumptie |
Vloerruimte | Klein | groot | groot | klein |
Energiebronnen | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler, de stoom van de behoeftehoge druk. | de elektriciteit, vergt pijp geen netwerk, al systeem van de dicht-lijnomloop |
Automatisme | Semi automatisch | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping |
