Recompressie van de roestvrij staal de Thermische Damp (TVR) door Thermocompressoren Straaldamp
Systeemsamenstelling:
Voorverwarmer, stoomcompressor, evaporator, separator, circulatiepomp, elektrocontrolesysteem, het systeem van de pijpleidingsverbinding, het platform van het staalkader en andere systemen.
Wanneer de thermische stoom recompressed is, volgens het warmtepompprincipe, wordt de stoom van de kokende kamer samengeperst aan een hogere druk in de het verwarmen kamer; namelijk wordt de energie toegevoegd aan de stoom. Aangezien de verzadigde stoomtemperatuur die aan de druk in de het verwarmen kamer beantwoorden hoger is, kan de stoom voor het verwarmen worden opnieuw gebruikt. Met deze bedoeling, wordt een stoomwolkcompressor gebruikt. Zij werken volgens het principe van straalpompen, hebben geen bewegende delen, zijn eenvoudig en efficiënt in ontwerp, en verzekeren de hoogste het werk betrouwbaarheid.
Het gebruiken van een thermische dampcompressor heeft dezelfde stoom/de energie - besparingseffect zoals toevoegend een effect evaporator. De verrichting van de thermische dampcompressor vereist een bepaalde hoeveelheid verse stoom, de zogenaamde beweging veroorzakende stoom. Deze beweging veroorzakende stoom moeten naar het volgende effect worden verzonden, of naar de condensator als overblijvende stoom worden verzonden. De resterende energie in de overblijvende die stoom is ongeveer gelijkwaardig aan de energie door de beweging veroorzakende stoom wordt verstrekt.
Een deel van de secundaire stoom van de separator wordt gedreven door de hoge druk werkende stoom en ingaat de uitwerper aan mengeling, opheft de druk, en ingaat dan de het verwarmen kamer als het verwarmen van stoom om de vloeistof te verwarmen. Het andere deel gaat de condensator in en na condensatie gelost. De het verwarmen stoom is gecondenseerd en gelost in water in de het verwarmen kamer. De oplossing in de buis is verdampt en onder het verwarmen van de het verwarmen stoom, geconcentreerd en na het bereiken van de vereisten gelost.
De stoomwolkwarmtepomp heeft de kenmerken van eenvoudige structuur, stabiele verrichting en lage prijs. Gebruikend een stoomwolkwarmtepomp, is de efficiency gelijkwaardig aan het toevoegen van een effect evaporator.
De thermische Evaporatoren van de Damprecompressie
evaporatoren de thermische van de damprecompressie (TVR) gebruiken een thermocompressor die de stoom te verminderen per pond van verdamping-uiteindelijk het verminderen van energieverbruik en het besparen van kosten wordt vereist.
TVR-EVAPORATOREN
TVR-de evaporatoren gebruiken Thermische Damprecompressie aan recompress een gedeelte van de damp van de dampseparator en mengen het met de stoom om het eerste stadium te verwarmen.
Proces voor TVR-evaporator
De thermische Damprecompressie (TVR) vindt normaal over één of meerdere stadia plaats door middel of hoge drukstoom in een uitwerper te gebruiken die een gedeelte van de damp van de damp separator en het mengen van het met de stoom recycleren. Dit mengsel wordt gebruikt voor het verwarmen van het eerste verdampingsstadium.
De stoomconsumptie voor een TVR-evaporator zal tussen ong. 0,3 - 0,07 kg stoom per kg-waterverdamping afhankelijk van het aantal stadia variëren waarmeer dan de recompressie plaatsvindt.
Dit ontwerp voorziet minder dure machines dan rechte stoom verwarmde ontwerpen maar vereist beweging veroorzakende stoomdruk.
TOEPASSING
De Evaporator Dalende Film TVR verstrekt een volledig automatisch en ononderbroken verdampingssysteem. De Evaporator Dalende Film TVR is geschikt voor de productie van de volledige waaier van producten. Het systeem is klanten specifieke ontworpen, en daarom beschikbaar voor een brede waaier van productsamenstellingen en capaciteiten.
| Prestatiesvergelijking voor Verschillende Evaporator | ||||
| Punt | Enige effect evaporator | multi-effect evaporator | TVR-evaporator | MVR evaporator |
| Energieverbruik | het energieverbruik is veel hoger dan anderen, 1ton-water 1Ton-stoom in theorie zullen verbruiken | betrekkelijk energiebehoud | Basis op traditionele multi-effect evaporator, één meer toegevoegd effect, maar hogere nodig gedreven drukstoom | De meeste energie - besparingstechnologie voor evaporator, maar 10-40kwh machtsconsumptie |
| Vloerruimte | Klein | groot | groot | klein |
| Energiebronnen | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler, de stoom van de behoeftehoge druk. | de elektriciteit, vergt pijp geen netwerk, al systeem van de dicht-lijnomloop |
| Automatisme | Semi automatisch | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping |
FAQ
Wat is het verschil tussen een MVR en TVR-evaporator?
MVR is een Mechanisch systeem van de Damprecompressie, is de energiebron Macht/Elektriciteit, zeer laag energieverbruik
TVR is een Thermische het systeemenergiebron van de Damprecompressie is stoom, energieverbruik afhankelijk van aantal stadia (calandrias) van verdamping.
Waarom gebruik een Dalende Filmevaporator?
De dalende filmevaporator is een zachte manier om water op een energie efficiënte manier zeer te verwijderen. Kleine voetafdruk voor hoge verdamping.
Hoe hoog kunt u in totale vaste lichamen gaan?
Dit is zeer afhankelijk van type van product, moeten alle producten individueel worden overwogen, meestal zullen de kleverigheid en de viscositeit de totale vaste lichamen bepalen.
Heeft de viscositeit een invloed op de mogelijkheid om een evaporator te gebruiken?
Ja, is de viscositeit een zeer kritieke factor voor een goede verdamping, moet het product pumpable zijn.
Welk soort producten kunt u op een dalende filmevaporator in werking stellen?
Bijna kunnen alle pumpable vloeistoffen en oplosbare producten op een dalende filmevaporator worden in werking gesteld.
Werkende principetekening

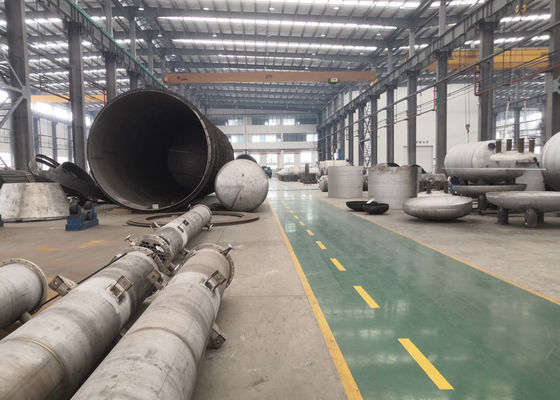

Onze productiefaciliteit
