Automatisch Thermisch de Verdampingssysteem van TVR van de Damprecompressie met lokale service
Thermische Damprecompressie (TVR)
Een methode om het energieverbruik van een stoom te verminderen verwarmde evaporatorsysteem.
De stoom van de gebruikshoge druk als beweging veroorzakende vloeistof aan een stoomuitwerper, om mee te voeren recycleerde lagere drukstoom en lost de gecombineerde stoom bij een nuttigere middendruk.
De cyclus van de dampcompressie baseert zich op de condensatietemperatuur van de lagere drukstoom die met de verhoging van druk stijgen.
Procesbeschrijving
De oplossing wordt voorverwarmd met condensaat en ingaat de verdampingskring. Hier mengt het zich met de doorgegeven oplossing en in verwarmer H. opgewarmd. In evaporator V, verdampt het oplosmiddel (water) terwijl het koelen van de oplossing aan de het koken temperatuur. De resulterende dampstoom wordt samengeperst op een hoger druk en temperatuurniveau door de stoomwolkpomp met behulp van stoom, zodat het als het verwarmen middel kan worden gebruikt om de doorgegeven oplossing te verwarmen. De bovenmatige damp is gecondenseerd. Als het zout in de installatie zal worden gekristalliseerd, verdere verdampingsconcentraten de oplossing zodanig dat worden de kristallen gevormd. Indien gewenst, kunnen de kristallen in de opschorting dan van de oplossing worden gescheiden en droog.
Kenmerken
Slechts moet een fractie van de verdampingsenergie in de vorm van verse stoom worden gebruikt.
Lage investeringskosten.
Retroactief aanpassen in bestaande installaties is mogelijk.
Geschikt voor diverse toepassingen.
HOOGTEPUNTEN
Lange productielooppas toe te schrijven aan hoge hygiënische normen
Bewezen technologie
Volledig schoon te maken (op zijn plaats Schoonmakend)
TVR-evaporator
De capaciteit van de waterverdamping (T/h)
1.2, 1.5, 2.4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Dit materiaal is een ononderbroken concentratiemateriaal, dat uit TVP-stoomwarmtepomp, het verwarmen buis, verdampingskamer, condensator, vacuümpomp, doorgevend lossingspomp en verrichtingsplatform samengesteld is. Het is geschikt voor concentratie in voedsel, geneesmiddel, chemisch product, biotechniek, milieutechniek, afval vloeibare terugwinning en andere industrieën. Dit materiaal keurt de warmtepomptechnologie goed van TVR, om heel wat energie te besparen. Het toevoegen van de warmtepomp van TVR kan energie, minstens besparen gelijkwaardig aan één meer effect, d.w.z., de stoomconsumptie van effect vier + TVR is fundamenteel hetzelfde als dat van effect vijf.
Prestatiesvergelijking voor Verschillende Evaporator | ||||
Punt | Enige effect evaporator | multi-effect evaporator | TVR-evaporator | MVR evaporator |
Energieverbruik | het energieverbruik is veel hoger dan anderen, 1ton-water 1Ton-stoom in theorie zullen verbruiken | betrekkelijk energiebehoud | Basis op traditionele multi-effect evaporator, één meer toegevoegd effect, maar hogere nodig gedreven drukstoom | De meeste energie - besparingstechnologie voor evaporator, maar 10-40kwh machtsconsumptie |
Vloerruimte | Klein | groot | groot | klein |
Energiebronnen | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler | stoom & macht, de pijpnetwerk van de behoeftestoom en boiler, de stoom van de behoeftehoge druk. | de elektriciteit, vergt pijp geen netwerk, al systeem van de dicht-lijnomloop |
Automatisme | Semi automatisch | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping | Volledige automatische verrichting, ononderbroken verdamping |

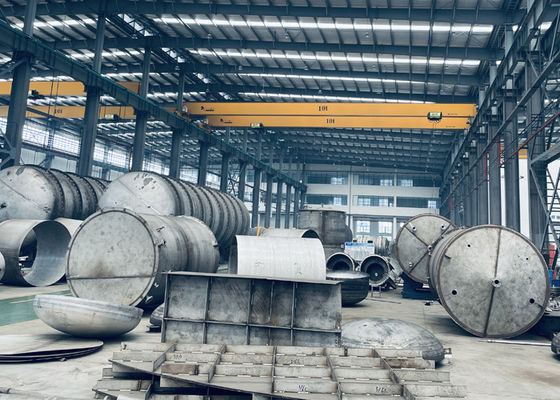

Productie & voorschotfaciliteit
