Chinese kussenplaatmantelwisselaar voor verdamper met vallende filmzwarte vloeistof
Zwarte likeur
Zwarte vloeistof is de afvalvloeistof van het pulpproces van kraftpapier nadat het verpulveren is voltooid.Het bevat de meeste originele anorganische kookelementen en de afgebroken, opgeloste houtsubstantie.Dit laatste omvat azijnzuur, mierenzuur, sacharinezuren, talrijke andere carbonzuren (allemaal als de natriumzouten), opgeloste hemicellulosen (vooral xylanen), methanol en honderden andere componenten.Het is een uiterst complex mengsel.Per ton pulp wordt ongeveer 7 ton zwarte vloeistof met 15% vaste stoffen (ongeveer 10% organische chemicaliën en 5% anorganische chemicaliën met een totale vaste stof) geproduceerd. De zwarte vloeistof moet worden geconcentreerd tot een zo hoog mogelijk gehalte aan vaste stoffen voordat deze wordt verbrand de terugwinningsketel om de warmteterugwinning te maximaliseren.De viscositeit stijgt snel met een concentratie van meer dan 50%, waarbij zwarte vloeistof van zacht hout stroperiger is dan zwarte vloeistof van hardhout. Zwarte vloeistof wordt meestal gebakken met een vaste-stofgehalte van 65% -70%.
VERDAMPER APPARATUUR
Er zijn tegenwoordig twee basistypen verdamperapparatuur in gebruik voor verdamping van zwarte vloeistof:
Stijgende filmverdampers
Dit ontwerp, ook wel Long Tube Vertical (LTV) verdamper genoemd, domineert de industrie al tientallen jaren en blijft een veelvoorkomend verschijnsel in oudere fabrieken.
Falling Film (FF) verdampers
Dit verdamperontwerp is gebaseerd op buizen of platen als warmteoverdrachtsoppervlakken.Drank wordt verwerkt aan de binnenkant van de intubulaire eenheden, maar aan de buitenkant van het warmteoverdrachtsoppervlak in plaatontwerpen.
Vergelijking
| Naam | Kussen plaat serie | Shell en tube warmtewisselaar | Afneembare platenwarmtewisselaar | Spiraal platenwarmtewisselaar |
| Bedrijfstemperatuurbereik | <800℃ | <800℃ | <170℃ | <350℃ |
| Maximale druk | <60 bar | <200 bar | <32 bar | <25 bar |
| Warmteoverdrachtscoëfficiënt naar water [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Toepassing van lucht- en waterwarmtewisseling | fit | fit | niet fit | Gedeeltelijke pasvorm |
| Onderdompeling in tank of water | fit | Gedeeltelijke pasvorm | niet fit | niet fit |
| Lassen van tank en reactor | Van toepassing | niet toepasbaar | niet toepasbaar | niet toepasbaar |
| Installeer in de bestaande reactor en andere apparatuur | Flexibele toepassing | Gedeeltelijk van toepassing | niet toepasbaar | niet toepasbaar |
| Alle gelaste constructie | Van toepassing | Van toepassing | niet toepasbaar | niet toepasbaar |
| Zwaar verontreinigde vloeistoffen en andere toepassingen | Van toepassing | Van toepassing | Gedeeltelijk van toepassing | Van toepassing |
| Gewicht per oppervlakte-eenheid | laag | hoog | laag | hoog |
| Vallende film, condensor en verdamper | fit | fit | Gedeeltelijke pasvorm | Gedeeltelijke pasvorm |
Verdamping van zwarte vloeistof is een essentieel onderdeel van het chemische terugwinningsproces, aangezien het de droge vaste stof in zwarte vloeistof aanzienlijk concentreert, zodat de vloeistof effectief kan worden verbrand in de terugwinningsketel.Het water dat uit de vloeistof wordt verwijderd, kan worden gescheiden en verwerkt, zodat het kan worden hergebruikt in de molen, waardoor er minder vers water nodig is, er minder afvalwater vrijkomt en er geld wordt bespaard.
Verdampers en concentratoren, met hun lamellenverwarmingsoppervlakken, zijn bedreven in het verwerken van de verbruikte kookvloeistoffen of maalafvalwater met een minimale hoeveelheid energie, terwijl de droge vaste stoffen van het product, de beschikbaarheid van de installatie en de kwaliteit van het condensaat worden gemaximaliseerd.De lamellenverwarmingsoppervlakken zijn van nature niet kalkhoudend.Hierdoor kunnen verschillende warmtebronnen in de lamel worden gebruikt, waardoor de molen de meest energie-efficiënte procesaansluiting kan selecteren.

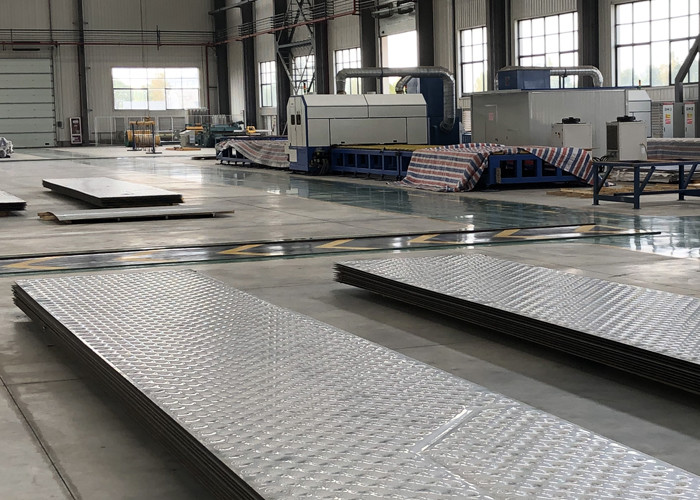

Onze Faciliteit en Certificaat
