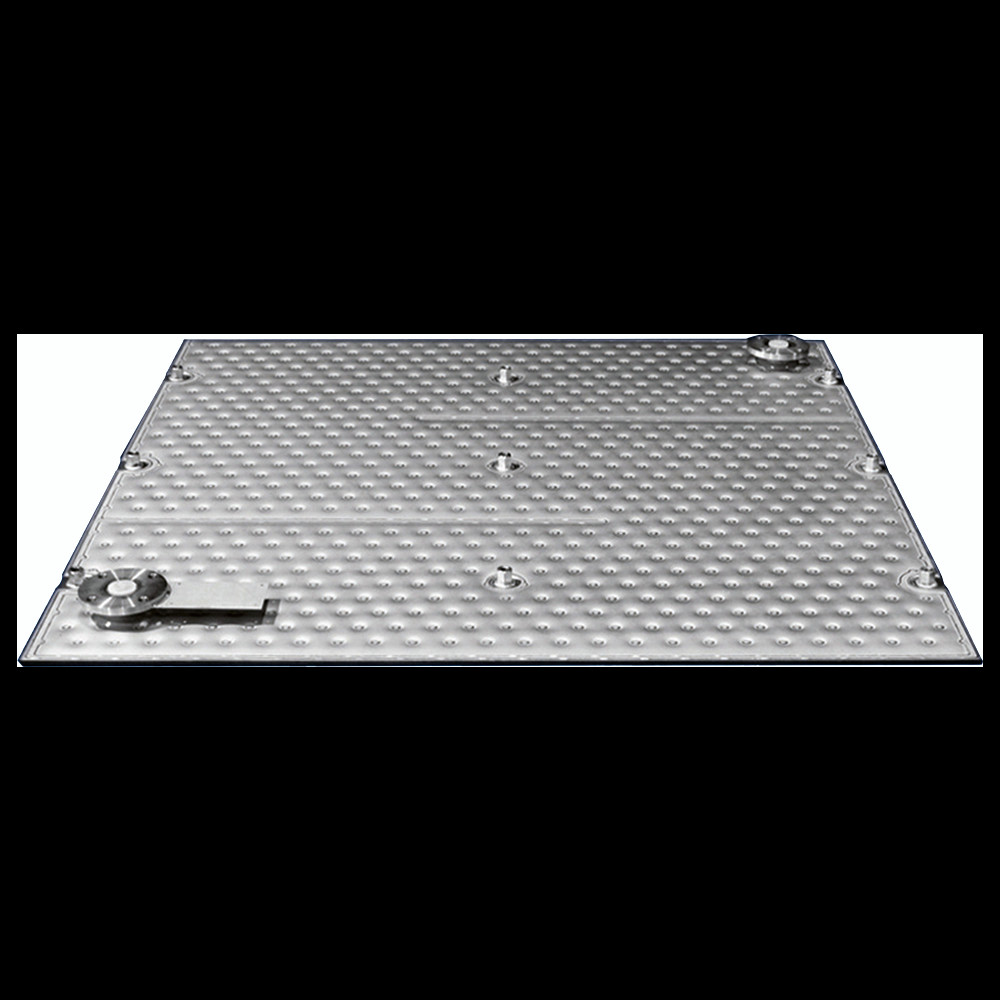

Kussenschaalwarmtewisselaars zijn een soort volledig gelaste warmtewisselaar met een opblaasproces dat een golvend, "kussenschappelijk" oppervlak creëert.Kussenplaten zijn een relatief nieuwe uitvinding in vergelijking met oudere machines zoals schelp en buis en plaat en frame warmtewisselaarsDeze kunnen worden gebruikt als koel- of verwarmingskleding en als warmtewisselaars van het plaattype vanwege hun geometrische flexibiliteit.De procesindustrie besteedt momenteel meer aandacht aan en gebruikt kussenschijfapparatuur.
Bouw

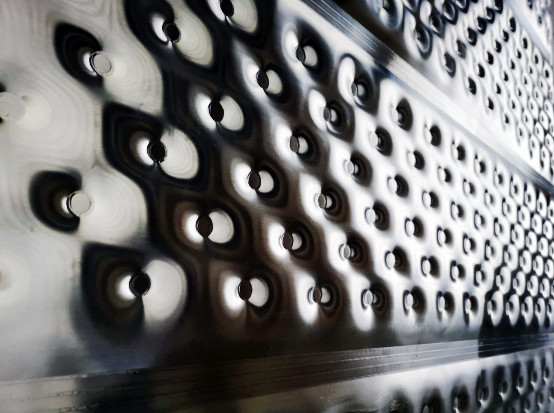

Kussenschijven worden vervaardigd door middel van een opblaasproces waarbij twee dunne platen metalen op het gehele oppervlak met elkaar worden gelast door middel vanlaserofweerstandslassenDe zijkanten van de platen worden gesloten door naad lassen, met uitzondering van de aansluitpunten.de splitsing tussen de dunne platen wordt onder druk gezet door een hydraulische vloeistof waardoor de platen plastic worden gevormd, wat uiteindelijk leidt tot hun karakteristieke golvende oppervlak.
In beginsel zijn er twee verschillende soorten kussenschalen: enkel- en dubbel-gepresteerde.vaartuigen met jasDeze worden in een stapel (bank) gemonteerd om warmtewisselaars voor kussenplaten te maken.Eenvoudig geïmprimeerde kussens worden gevormd wanneer de onderplaat aanzienlijk dikker is dan de bovenste plaatDe dunnere bovenste plaat vervormt zich, terwijl de onderplaat vlak blijft.
Bovendien, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueIn de warmtewisselaars van kussenschijven is onlangs een techniek gepresenteerd om de stroom door middel van buffers in de kanalen tussen de naburige kussenschijven te leiden.
Kissenplaten zijn hermetisch afgesloten als gevolg van hun ontwerp, wat hen ook een hoge mate van structurele stabiliteit, automatisering en aanpassingsvermogen tijdens de productie geeft.Bij druk van meer dan 100 MPa en temperaturen tot 800 °C, kunnen kussens worden gebruikt.
Technische parameters
| Productnaam | Kussenschaalwarmtewisselaar |
| Materiaal | Roestvrij staal |
| Kleur | Nikkelwit |
| Standaard | DIN GB ISO JIS BA ANSI ASMI |
| Graad | SUS201,SUS304,SUS316,DSS2205 |
| Overzicht van de verhoudingen tussen de materialen van de dubbele kussen | Kussenschaal 0,8 mm + 0,8 mm Kussenschaal 1,0 mm + 1,0 mm
Kussenschijf 1,2 mm + 1,2 mm
Kussenschaal 1,5 mm+1,5 mm
Kussenschijf2.0mm+2.0mm |
| Overzicht van de verhoudingen tussen het materiaal van de gepresteerde platen met een enkel kussen | Kussenplaat 0,8 mm + basisplaat 2,0 mm
kussenschijf van 1,0 mm + basisplaat van 2,5 mm
kussenschijf van 1,2 mm + basisplaat van 4,0 tot 15 mm
kussenplaat 1,5 mm + basisplaat van 4,0 tot 15 mm
kussenplaat van 2,0 mm + basisplaat van 5,0 tot 15 mm |
Toepassingen
De toepassing van kussenplaten is zeer uitgebreid, vanwege hun gunstige eigenschappen zoals hoge geometrische flexibiliteit en goede aanpassingsvermogen voor bijna elk proces.De uitvoering ervan hangt af van de onderliggende constructieDe relatief vlakke buitenkant is gemakkelijk schoon te maken en geschikt voor toepassingen met een hoog vervuilingspercentage of voor hygiënische toepassingen.maar het interne oppervlak heeft fijne naden rond elke plek lassen en is niet gemakkelijk te reinigen, daarom is het binnenste oppervlak alleen geschikt voor niet-vervuilende vloeistoffen zoals water, stoom of koelmiddelen.
1- kussens (warmtewisselaars)
Kissenplatenbanken worden doorgaans gebruikt in toepassingen waarbij vloeistof-vloeistof-, gas-vloeistof-, viscositeitshoogte- of vieze media, lage drukverliesvereisten, condensatie (bv. topcondensatoren),de film verdampt (e.bijv. papier- en pulpindustrie), herkoelmachines, waterkoeling, drooging van vaste stoffen, productie van vlokken ijs (voedselindustrie) enz.waarbij de banken rechtstreeks in de tank worden ondergedompeldBanken kunnen worden geconstrueerd om de afzonderlijke platen van de stapel te kunnen scheiden, zodat ze gemakkelijk kunnen worden gereinigd of onderhouden.
2. met kussenplaat beklede tanks
De meest uitgebreide toepassing van kussenplaten tot nu toe is met jassen, vanwege hun flexibiliteit, volledige oppervlakte dekking voor warmteoverdracht, lage vloeistof vasthouden,gunstige productiekosten en tijdDe tank kan worden uitgerust met meerdere mantels over het oppervlak, met inbegrip van de bodem van de tank, bijvoorbeeld conisch of in plaatjes,en kan extra cilindrische schelpen bevatten in de tank. Typische toepassingsgebieden van kussenplaat-verpakte tanks zijn in de voedings- en drankenindustrie en in de chemische en farmaceutische industrie.
FAQ
1Heeft u OEM-service?Ja, zolang u ons uw tekening en gedetailleerde eisen verstrekt.
2Hoe kunnen we gemakkelijk deMoZitten de centrifuges er?We hebben een ervaren team van ingenieurs om u te helpen bij het selecteren van het model, zolang u ons de gedetailleerde verwerkingsmateriaal kenmerken.
3Zullen jullie technici sturen voor installatie en inbedrijfstelling?Ja, we kunnen, we doen veel service, raadpleeg ons naverkoop gedeelte.
4Wat is uw voordeel in vergelijking met uw concurrenten?We zijn de grootste leverancier van centrifuges in China, onze ontwerpen en structuren zijn vergelijkbaar met de wereldleider Alfa Laval, Westfaliar, Flottweg etc.
5Hoe bescherm je de kwaliteit?Mijn fabriek is een staatsonderneming met meer dan 100 jaar ervaring, strikt beleid wordt uitgevoerd, geavanceerde verwerkingsmachines garanderen de precisie van alle componenten,werknemers met exploitatierechtDe onderdelen zijn multiprocessing, de transmissie en de elektrische onderdelen zijn van internationaal bekende merken.
6Kunnen we uw eindgebruiker bezoeken of contact met hen opnemen?Ja, gebruikers zijn in binnen- en buitenland, we kunnen u de naamlijst geven.
