SS304 de Warmtewisselaar van de hoofdkussenplaat in Zwarte Alcoholische drankverdamping tijdens Papierpulp

Het Staalruilmiddel van de hoofdkussenplaat in Zwarte Alcoholische drankverdamping tijdens Papierpulp

Beschrijving

De laatste jaren, met de rijpheid van technologie de mechanische van de damprecompressie (MVR). Deze technologie is wijd gebruikt op waterzuiveringsinstallatie (met inbegrip van chemische pulp zwarte alcoholische drank, APMP & BCTMP en ander chemisch mechanisch pulpafvalwater), de voedselindustrie, zeewaterontzilting en andere gebieden.

Zwarte alcoholische drank

Zwarte Alcoholische drankrom de bruine voorraadwasmachines bedraagt typisch 13-18%TS. Het grootste deel van dit watergehalte moeten zijn verdampt om een materiaal met hoge genoeg vaste lichamen te produceren om efficiënte verbranding in de terugwinningsboiler, typisch tussen 65% en 80%TS te steunen.

Tijdens verdamping op dit niveau van vaste lichamen, worden diverse vluchtige componenten (zwavelsamenstellingen, methanol, enz.) vrijgegeven van de alcoholische drank en moeten van het condensaat worden gescheiden om hergebruik toe te staan in fiberline en het recausticizing. Van dit standpunt, dient de verdampingsinstallatie eigenlijk aangezien een " waterfabriek " binnen de Zwarte alcoholische drank van miljoen ook een wezenlijke fractie anorganische samenstellingen bevat die, tijdens het verdampingsproces, hun oplosbaarheidsgrens kunnen bereiken en als schaal op de de overdrachtoppervlakten deponeren die van de evaporatorhitte zeer de werkende capaciteit van de verdampingsinstallatie en van het volledige terugwinningseiland beperken.

Verdamping

Opdracht:

De verdamping van zwakke zwarte alcoholische drank aan afzonderlijk water en leidt tot een brandbare product-sterke zwarte alcoholische drank

De drie belangrijke processen die in de evaporator voorkomen zijn:

Zwarte liquor+heat            aan     Sterke Zwarte alcoholische drank + Water + Stoom

Condensaat + Stoom      aan     Maak + Vuile condensaat + NCG schoon

Zwarte alcoholische drank                     aan      Zwarte alcoholische drank + Zeep (slechts zachthout)

Multi-effect consumptie van de verdampingsstoom

VEELVOUDIGE EFFECT EVAPORATOREN
De zwarte alcoholische drankevaporatoren gebruiken indirect contact met het condenseren van stoom (of dampen) aan één kant van een oppervlakte van de hitteoverdracht om water van de zwarte alcoholische drank te verdampen die aan de andere kant doorgeven. Zoals met alle indirecte warmtewisselaars, worden de algemene hitteoverdracht tussen de condenserende stoom en de zwarte alcoholische drank geregeerd door de basisverhouding:
Q=Ux AxAT
In deze vergelijking, vertegenwoordigt de hittestroom Q de hoeveelheid hitteoverdracht die kan worden verwezenlijkt. Zoals getoond, is deze hittestroom afhankelijk van algemeen de coëfficiëntenu van de hitteoverdracht, de hoeveelheid beschikbaar gebied A van de hitteoverdracht om de inkomende dampen en het temperatuurverschil BIJ tussen de het condenseren dampen en de zwarte alcoholische drank te condenseren binnen de evaporator. Om het even welke vermindering van U, A of naar believen resultaat direct in een vermindering van Q. Evaporation kan slechts plaatsvinden wanneer de hitte (in de vorm van het condenseren van stoom) aan een oppervlakte wordt toegevoegd en a BIJ over die oppervlakte wordt gevestigd.
De hitteoverdracht coefficientU vertegenwoordigt het tarief waaraan de hitteoverdracht over de bepaalde oppervlakte onder de exploitatievoorwaarden van de evaporator wordt verwezenlijkt. Het is een complex aantal dat met het materiaal en de kwaliteit van de het verwarmen oppervlakte, de temperatuur, concentratie en viscositeit van de zwarte alcoholische drank en het niveau van onstuimigheid binnen de alcoholische drank varieert. De coëfficiënt van de hitteoverdracht wordt ongunstig beïnvloed door schaal en stortingen op de oppervlakte van de hitteoverdracht, door lage onstuimigheid en ook door de afwerking en de dikte van de oppervlakte van de hitteoverdracht.
De veelvoudige effect evaporatoren (MEEs) worden altijd gebruikt in de zwarte alcoholische drankdienst. Term veelvoudige effectcomes van het veelvoudige efficiënte gebruik van energie om de verdampingstaak uit te voeren. In dergelijke configuratie, is de verse stoom gecondenseerd slechts in de eerste effect evaporator, die dampen produceren die dan om in een tweede effect worden verzonden te condenseren waar de extra verdamping plaatsvindt. Het proces kan dan tot het bereiken van de laatste effect evaporator worden herhaald waar de geproduceerde dampen in een condensator die koelwater gebruiken gecondenseerd zijn.
De stoomgeneratie in de Kraftpapier-molen is significante bedrijfskosten en alles moet worden in het werk gesteld om zijn gebruik te behouden. De verdampingsinstallatie is veruit de belangrijkste consument van die stoom voor de verwijdering van water van de zwakke zwarte alcoholische drank. De economische verrichting van de evaporator wordt daarom beweerd op het veelvoudige efficiënte gebruik van de hitte beschikbaar bij de stoom en daarom op het aantal ofeffects in ME.

Toepassing van MVR Technologie:

Wanneer de concentratie van verdampte vloeistof wordt opgeheven en zijn kookpunt binnen een bepaalde grens naar voren wordt gebracht, bijvoorbeeld, wanneer de concentratie van verdampte zwarte vloeistof onder 20% is, wordt het kookpunt opgeheven neen meer dan 1,5 ℃.

Het wordt gebruikt in de gebieden of de ondernemingen waar de elektriciteitsprijs goedkoop is en de thermische energie is duur.

Toepassing van technologie in zwarte alcoholische drankverdamping van pulp
Nemend de verdamping van de pulp zwarte alcoholische drank van het tarwestro als voorbeeld, werd het proces van de combinatieverdamping van MVR technologie en multieffect verdamping vergeleken met het multieffect verdampingsproces. De details zijn als volgt.

2.1 hoofdparameters en verdampingsregeling

De resultaten tonen aan dat het stroomtarief van verdunde zwarte alcoholische drank 128.6t/h is, is de temperatuur van verdunde zwarte alcoholische drank 70 ℃, is de concentratie van verdunde zwarte alcoholische drank 10%, is de concentratie van geconcentreerde zwarte alcoholische drank 45%, en het verdampingswater is 100t/h. Het multieffect verdampingsproces is 5 effect verdampingspost, en het gecombineerde verdampingsproces is MVR preconcentratie + 5 effect verdampingspost.

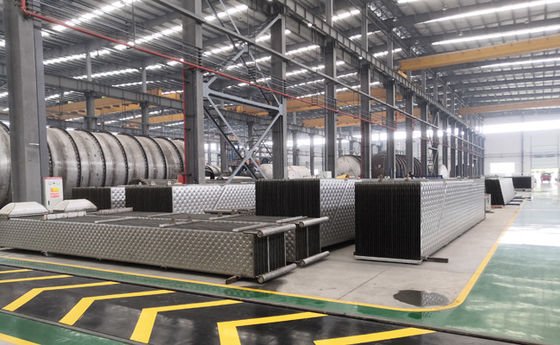

Ons productievermogen
