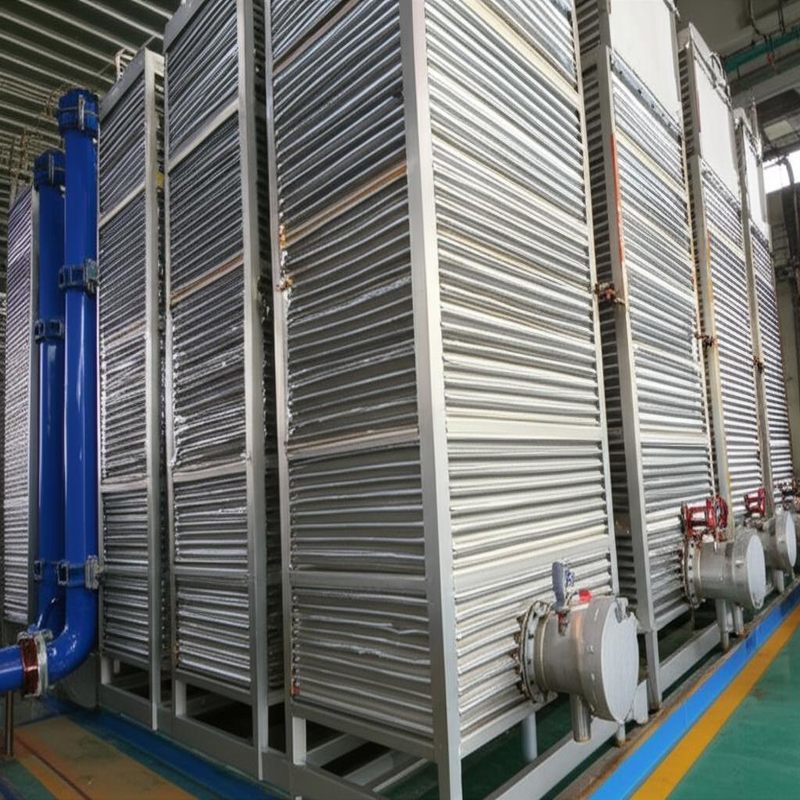

De lage Evaporator van de het Hoofdkussenplaat van de Stoomconsumptie Dubbel In reliëf gemaakte
MVR Toepassingen
MVR energy-saving, verdampingstechnologie bij lage temperatuur vervangt eenvoudige evaporatoren. MVR wordt wijd gebruikt in vele toepassingen, die omvatten:
Nul Vloeibare Lossing voor industriële waterzuiveringsinstallatie
De chemische industrie voor verdamping, kristallisatie, en reiniging
Pekelconcentratie
RO pekelconcentratie
Van de drankindustrie (melk, sap, suiker, enz.) de concentratie
Van de voedselindustrie (MSG, soja, proteïne, suiker) de concentratie
Farmaceutische de industrie (geneesmiddelen, vitaminen) concentratie
Productinleiding
De MVR evaporator perst de stoom bij lage temperatuur door de compressor samen, verhoogt de temperatuur en de druk, en verhoogt de enthalpie, en gaat dan de warmtewisselaar voor condensatie in om volledig gebruik van de latente hitte van de stoom te maken. Behalve het opstarten, wordt de secundaire stoom van de evaporator zonder ruwe stoom tijdens het volledige verdampingsproces samengeperst door de compressor, de druk en temperatuurverhoging, en de enthalpieverhogingen, en dan wordt het verzonden naar de het verwarmen kamer van de evaporator te gebruiken zoals het verwarmen stoom. Houd de materiële vloeistof in een kokende staat, terwijl de het verwarmen stoom zelf in water condenseert. Op deze wijze, wordt de eerder verworpen stoom volledig gebruikt, wordt de latente hitte teruggekregen, en de thermische efficiency is beter.
Het werk principe
Komt de kompres secundaire stoom door stoom centrifugaalcompressor te gebruiken of ander apparaat van de stoomcompressie om zijn fysische eigenschappen ervoor te zorgen de vereisten om stoom samen te verwarmen; de verdamping die het als slechts het verwarmen van stoom gebruikt vereist verse stoomlevering wanneer de machine is begonnen. Na het ingaan van normale bedrijfsvoering, is er geen behoefte om nieuwe stoom te leveren en geen (of zeer weinig) secundaire stoom vergt condensatie. Daarom MVR vermindert de verdamping wezenlijk de stoomvraag maar verbruikt meer macht.
Hoofdkenmerken
Het hoofd gedreven vermogen van MVR verdampingssysteem is stroom. De stroomoverdracht aan mechanische energie en verbetert de kwaliteit van tweede stoom die economischer is dan produceert of koopt verse stoom.
Onder het grootste deel van het verdampingsproces, systeem geen behoefte verse stoom tijdens verrichting. Vereis slechts één of andere stoomcompensatie voor het voorverwarmen van de grondstof wanneer de thermische energie van gelost product of moederloog niet wegens procesvereiste kan worden gerecycleerd.
Geen behoefte onafhankelijke condensator voor tweede stoomcondensatie, zo geen behoefte doorgevend koelwater. De het watermiddel en stroom zullen worden bewaard.
Vergeleken met traditionele evaporatoren, MVR is het verschil van de evaporatortemperatuur veel kleiner, kan gematigde verdamping bereiken, zeer productkwaliteit verbeteren en het bevuilen verminderen.
De verdampingstemperatuur van systeem kan worden gecontroleerd en zeer geschikt voor verdamping een concentratie van thermisch gevoelig product.
Laagste energieverbruik en verrichtingskosten.
Verrichting
De verrichting van de twee verdampingsprocessen voor wordt de behandeling van de pulp zwarte alcoholische drank van het tarwestro getoond in de lijst.
Verrichting van twee verdampingsprocessen om de zwarte alcoholische drank van de papierpulp te behandelen
| punt | 5 effect post | gecombineerd verdampingsproces | ||
| MVR preconcentratie | 5-gevolg verdampingspost | |||
| Verdampingswater (t/h) | 100 | 64.28 | 35.72 | |
| Inkomende concentratie (%) | 10 | 10 | 20 | |
| Uit concentratie (%) | 45 | 20 | 45 | |
| Evaporatorgebied (㎡) | 10000 | 8500 | 4000 | |
| Condensatorgebied (㎡) | 800 | / | 300 | |
| Consumptie | Stoom (t/h) | 25 | / | 9 |
| Elektriciteit (kWh/h) | 500 | 1600 | 180 | |
| Water (t/h) | 900 | / | 350 | |
| Bedrijfskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB/T de capaciteit van de waterverdamping | 45 | 25.93 | ||
| RMBx10000/Dag | 10.8 | 6.2 | ||
| RMBx10000/Jaar (340days) | 3672 | 2115 | ||
Nota: In de schatting van verrichtingskosten: stoom 150rmb/t, elektriciteit 0,6 rmb/kWu, water 0.5rmb/t.
De investering van het gecombineerde materiaal van het verdampingsproces steeg: evaporator (2500 m2) 375x10000 RMB; MVR compressor 400x10000rmb, totale 775x10000 RMB
Jaarlijkse bedrijfskostenvermindering van gecombineerd verdampingsproces: 3672-2115 = 1557 (10000RMB)
De terugbetalingsperiode van de investeringsverhoging van gecombineerd verdampingsproces: 755 ÷ 1557=0.5year
Men kan zien dat nemend de schaal van 100t/h als voorbeeld, het gecombineerde verdampingsproces de verhoogde investering in een half jaar kan terugkrijgen, en 1557 (10000 RMB) elk jaar in de toekomst, met aanzienlijke economische voordelen opslaan.
Werkende principetekening
