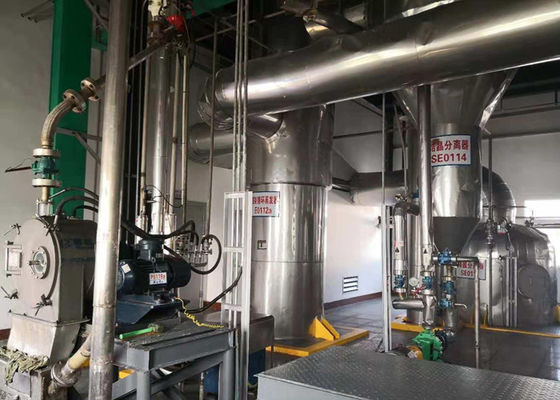

Tubulair Gedwongen Typeruilmiddel - omloopmvr Evaporator

Tubulair gedwongen typeruilmiddel - omloopmvr evaporatormateriaal

MVR tubulaire dalende filmevaporator

Het werk principe en kenmerken:

Na het voorverwarmen door de voorverwarmer, wordt het materiaal toegevoegd van de hogere buisdoos van de warmtewisselaar. Het materiaal wordt verdeeld in elke buis van de hitteuitwisseling door de vloeibare verdeler, en een eenvormige vloeibare film wordt gevormd langs de binnenmuur van de buis van de hitteuitwisseling. De vloeibare film in de buis wordt verwarmd door de het verwarmen stoom aan de shell kant tijdens het benedenwaartse en stroomproces die, die terwijl naar beneden het stromen koken verdampen. Bij de bodem van de buis van de hitteuitwisseling, wordt het materiaal geconcentreerde vloeibare en secundaire stoom. De geconcentreerde vloeibare dalingen in de lagere pijpdoos, en de secundaire stoom gaan de gas-liquid separator in. In de gas-liquid separator, worden de vloeibare die druppeltjes door de secundaire stoom worden meegevoerd verwijderd, en de zuivere secundaire verdamping wordt vervoerd van de separator aan de compressor. De compressor perst de secundaire stoom samen en verzendt het naar de shell kant van de warmtewisselaar als het verwarmen van stoom voor de hittebron van de evaporator. Het ononderbroken verdampingsproces wordt gerealiseerd.

De kenmerken van MVR dalende filmevaporator zijn als volgt

1. De oplossingsstromen in een film vormen in een unidirectionele evaporator met de hoge coëfficiënt van de hitteoverdracht;

2. Het behandelt een klein gebied;

3. Voor warmtegevoelig materiaal, kan het in één pasmateriaal worden gemaakt, is de materiële behoudtijd kort, en het is niet gemakkelijk om materiële verslechtering te veroorzaken;

4. Laag energieverbruik;

5. Klein vloeibaar behoud, gemakkelijk om het automatische schoonmaken te realiseren.

MVR het dalende systeem van de filmverdamping is geschikt voor de concentratie van materialen en preconcentratie van zoute kristallisatie. Het is geschikt voor verdampende materialen zonder deeltjes, niet gemakkelijk aan schaal en met lage viscositeit, vooral voor warmtegevoelige materialen.

Hoofdlijnen:

De MVR evaporatorenergie - de besparingstechnologie is de meest geavanceerde internationale technologie van evaporator, slechts behoefte weinigen verse stoom (wanneer de behoefte van de beginevaporator weinigen verse stoom, tijdens normaal in werking stellend bijna geen behoefte vermindert de verse stoom), wat zeer bedrijfs bedrijfskosten drukken, milieuvervuiling.

Gepast om de hittebron van de compressorlevering goed te keuren, is er weinig temperatuurverschil dat met traditionele evaporator vergelijkbaar was, en kan gematigde verdamping, zeer betere productkwaliteit bereiken en het bevuilen verminderen.

Geen behoeftecondensator of slechts condensator van de behoefte kleine grootte, de structuur en het proces zijn vrij eenvoudig, kan het volledige automatische verrichting, het ononderbroken lopen, veiligheid zijn en betrouwbaar.

Dit evaporator interne die systeem met de schone pijpleiding van CIP wordt uitgerust, die schoon op zijn plaats, gemakkelijk kan bereiken om en zonder dode hoek te werken.

Het vloeibare materiaal kan onder lage temperatuur (50-100℃) in deze evaporator zijn verdampt, is het vloeibare materiaal eenvormig en zonder materiële, niet gemakkelijke vercooksing in werking te stellen, is de materiële het verwarmen denaturatie minimaal.

wegens gebruik van 100% die secundaire stoom latente hitte recycleren, vermijd volledig het gebruik van verse stoom, zo zeer verminderde stoomconsumptie.

Voor warmtegevoelige materialen kan met vacuümpomp worden gebruikt, die binnen dicht bij absolute druk kan vacu5um worden gedaan, om lage temperatuurverdamping te realiseren, kan de minimumverdampingstemperatuur 50 ℃ zijn.

Eenvoudige procesbeheersing en automatisering-omdat van de kleine hoeveelheid vloeibaar behoud, de dalende filmevaporator verandering volgens verschillende vacuüm de concentratietemperatuur van de graad/het voeden capaciteit kan zijn, die de basisvoorwaarden voor stabiele kwaliteit van producten is.

De behandelende capaciteit kan tot 100T/h, met voordelen zoals kleine vloerruimte, compacte structuur, stabiele verrichting etc. zijn.

Mechanische die MVR van de Damprecompressie Evaporatorconsumptie met traditioneel die verdampingsmateriaal wordt vergeleken door verdampend 1T-water wordt berekend

Werkende principetekening

Productdetails
