Hoge efficiënte veelvoudige effect vacuümevaporator voor zeewater/industriële water Chinese leverancier
MVR Beschrijving
De MVR evaporator perst de stoom bij lage temperatuur door de compressor samen, verhoogt de temperatuur en de druk, en verhoogt de enthalpie, en gaat dan de warmtewisselaar voor condensatie in om volledig gebruik van de latente hitte van de stoom te maken.
Behalve het opstarten, wordt de secundaire stoom van de evaporator zonder ruwe stoom tijdens het volledige verdampingsproces samengeperst door de compressor, de druk en temperatuurverhoging, en de enthalpieverhogingen, en dan wordt het verzonden naar de het verwarmen kamer van de evaporator te gebruiken zoals het verwarmen stoom. Houd de materiële vloeistof in een kokende staat, terwijl de het verwarmen stoom zelf in water condenseert.
Op deze wijze, wordt de eerder verworpen stoom volledig gebruikt, wordt de latente hitte teruggekregen, en de thermische efficiency is beter. De economie van ruwe stoom is gelijkwaardig aan 30 gevolgen van multi-effect verdamping.
Hoofdlijnen:
De MVR evaporatorenergie - de besparingstechnologie is de meest geavanceerde internationale technologie van evaporator, slechts behoefte weinigen verse stoom (wanneer de behoefte van de beginevaporator weinigen verse stoom, tijdens normaal in werking stellend bijna geen behoefte vermindert de verse stoom), wat zeer bedrijfs bedrijfskosten drukken, milieuvervuiling.
Gepast om de hittebron van de compressorlevering goed te keuren, is er weinig temperatuurverschil dat met traditionele evaporator vergelijkbaar was, en kan gematigde verdamping, zeer betere productkwaliteit bereiken en het bevuilen verminderen.
Geen behoeftecondensator of slechts condensator van de behoefte kleine grootte, de structuur en het proces zijn vrij eenvoudig, kan het volledige automatische verrichting, het ononderbroken lopen, veiligheid zijn en betrouwbaar.
Dit evaporator interne die systeem met de schone pijpleiding van CIP wordt uitgerust, die schoon op zijn plaats, gemakkelijk kan bereiken om en zonder dode hoek te werken.
Het vloeibare materiaal kan onder lage temperatuur (50-100℃) in deze evaporator zijn verdampt, is het vloeibare materiaal eenvormig en zonder materiële, niet gemakkelijke vercooksing in werking te stellen, is de materiële het verwarmen denaturatie minimaal.
wegens gebruik van 100% die secundaire stoom latente hitte recycleren, vermijd volledig het gebruik van verse stoom, zo zeer verminderde stoomconsumptie.
Voor warmtegevoelige materialen kan met vacuümpomp worden gebruikt, die binnen dicht bij absolute druk kan vacu5um worden gedaan, om lage temperatuurverdamping te realiseren, kan de minimumverdampingstemperatuur 50 ℃ zijn.
Eenvoudige procesbeheersing en automatisering-omdat van de kleine hoeveelheid vloeibaar behoud, de dalende filmevaporator verandering volgens verschillende vacuüm de concentratietemperatuur van de graad/het voeden capaciteit kan zijn, die de basisvoorwaarden voor stabiele kwaliteit van producten is.
Samengevat zijn adventages van MVR systeem zoals volgen
1. Energie - besparing: hoge thermische efficiency, energie - de besparing, lagere machtsconsumptie, het energieverbruik is over 1/6To 1/5 van traditionele evaporator. beduidend reduc de verrichtingskosten
2.Environmental bescherming
3.Low bedrijfskosten: slechts traditioneel evaporatorenéén derde aan de helft
4.Evaporating de temperatuur is laag, moeilijk aan het materiaal van het corrosieroestvrije staal, moeilijk aan schaal, zeer suitalbe voor warmtegevoelig materiaal
5.Automatic: Het volledige systeem realiseerde automatische controle van het vullen, het voorverwarmen, verdamping, het schoonmaken, onderhoud en andere stappen van. Vermijd menselijke fout, druk de loonkosten, betere productkwaliteit
6.Small voetafdruk
7.Avoiding de aankoop van boilers, de investering van de schoorsteenbouw en onderhoudskosten
De vergelijking van verrichtingskosten
De verrichting van de twee verdampingsprocessen voor wordt de behandeling getoond in de lijst.
Verrichting van twee verdampingsprocessen om document afvalwater te behandelen.
| punt | 5 effect post | gecombineerd verdampingsproces | ||
| MVR preconcentratie | 5-gevolg verdampingspost | |||
| Verdampingswater (t/h) | 100 | 64.28 | 35.72 | |
| Inkomende concentratie (%) | 10 | 10 | 20 | |
| Uit concentratie (%) | 45 | 20 | 45 | |
| Evaporatorgebied (㎡) | 10000 | 8500 | 4000 | |
| Condensatorgebied (㎡) | 800 | / | 300 | |
| Consumptie | Stoom (t/h) | 25 | / | 9 |
| Elektriciteit (kWh/h) | 500 | 1600 | 180 | |
| Water (t/h) | 900 | / | 350 | |
| Bedrijfskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB/T de capaciteit van de waterverdamping | 45 | 25.93 | ||
| RMBx10000/Dag | 10.8 | 6.2 | ||
| RMBx10000/Jaar (340days) | 3672 | 2115 | ||
Nota: In de schatting van verrichtingskosten: stoom 150rmb/t, elektriciteit 0,6 rmb/kWu, water 0.5rmb/t.
De investering van het gecombineerde materiaal van het verdampingsproces steeg: evaporator (2500 m2) 375x10000 RMB; MVR compressor 400x10000rmb, totale 775x10000 RMB
Jaarlijkse bedrijfskostenvermindering van gecombineerd verdampingsproces: 3672-2115 = 1557 (10000RMB)
De terugbetalingsperiode van de investeringsverhoging van gecombineerd verdampingsproces: 755 ÷ 1557=0.5year
Men kan zien dat nemend de schaal van 100t/h als voorbeeld, het gecombineerde verdampingsproces de verhoogde investering in een half jaar kan terugkrijgen, en 1557 (10000 RMB) elk jaar in de toekomst, met aanzienlijke economische voordelen opslaan.
De behandelende capaciteit kan tot 100T/h, met voordelen zoals kleine vloerruimte, compacte structuur, stabiele verrichting etc. zijn.
Werkende principetekening

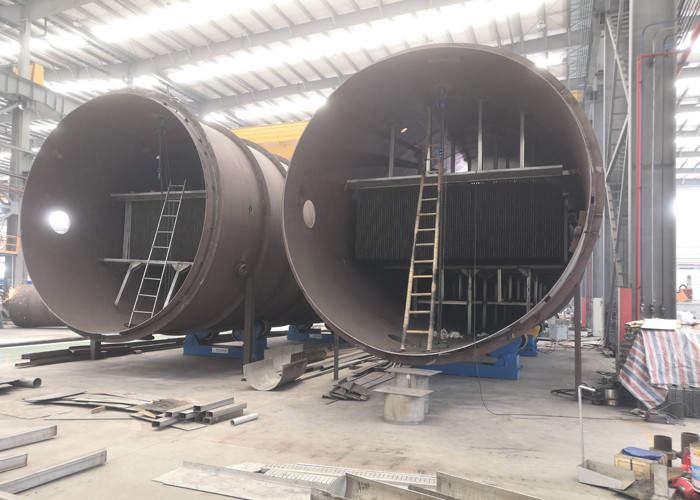

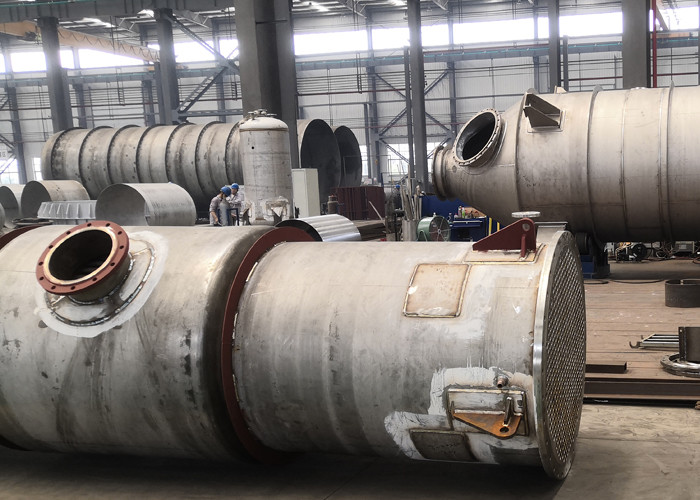

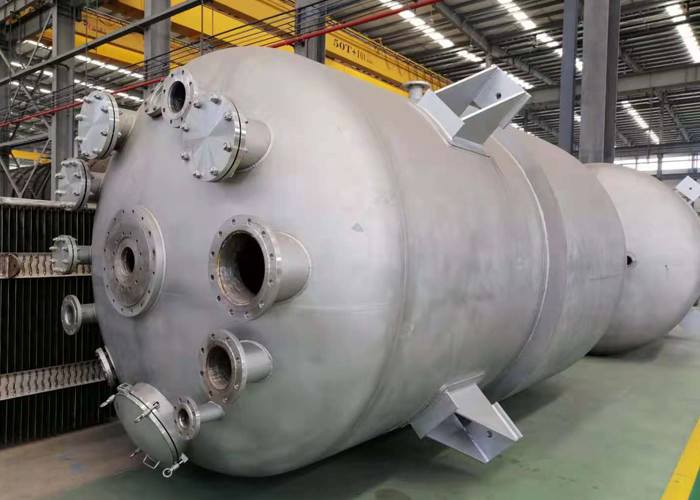

Ons Productievermogen en certificaat
