Dalende Plaattype van de Filmevaporator Mvr Evaporator voor Ethylalcoholverdamping
Inleiding
De dalende filmverdamping moet de materiële vloeistof van de hogere buisdoos van de het verwarmen kamer van de dalende filmevaporator toevoegen, en het gelijk verdelen in de buizen van de hitteuitwisseling door de vloeibare distributie en het vormen van apparaat filmen. Onder de actie van ernst, vacuüminductie en luchtstroom, wordt het een eenvormige film. Stroom van boven tot onder. Tijdens het stroomproces, wordt het verwarmd en door het het verwarmen middel in de shell kant gelaten verdampen. De geproduceerde stoom en de vloeibare fase gaan de scheidingskamer van de evaporator in. Nadat de damp en de vloeistof volledig gescheiden zijn, gaat de stoom de condensator voor condensatie (enig-gevolgverrichting) in of gaat de volgende-gevolgevaporator in aangezien het middel wordt verwarmd om multi-effect verrichting te bereiken, en de vloeibare fase wordt gelost van de scheidingskamer.
Mechanische die MVR van de Damprecompressie Evaporatorconsumptie met traditioneel die verdampingsmateriaal wordt vergeleken door verdampend 1T-water wordt berekend
| Naam | Stoom | Electric Power | Totale Kosten (RMB) | ||
| Verdampingscapaciteit (kg/u) | Consumptie (t) | Kosten (RMB) | Consumptie (kW) | Kosten (RMB) | |
| Enige Effect Evaporator | 1.1 | 220 | 3 | 2.1 | 222.1 |
| Dubbele Effect Evaporator | 0,55 | 110 | 3 | 2.1 | 112.1 |
| Drie Effect Evaporator | 0,4 | 88 | 3 | 2.1 | 90.1 |
| MVR Evaporator | 0,02 | 4.4 | 30 | 21 | 25.4 |
Hoofdlijnen:
De MVR evaporatorenergie - de besparingstechnologie is de meest geavanceerde internationale technologie van evaporator, slechts behoefte weinigen verse stoom (wanneer de behoefte van de beginevaporator weinigen verse stoom, tijdens normaal in werking stellend bijna geen behoefte vermindert de verse stoom), wat zeer bedrijfs bedrijfskosten drukken, milieuvervuiling.
Gepast om de hittebron van de compressorlevering goed te keuren, is er weinig temperatuurverschil dat met traditionele evaporator vergelijkbaar was, en kan gematigde verdamping, zeer betere productkwaliteit bereiken en het bevuilen verminderen.
Geen behoeftecondensator of slechts condensator van de behoefte kleine grootte, de structuur en het proces zijn vrij eenvoudig, kan het volledige automatische verrichting, het ononderbroken lopen, veiligheid zijn en betrouwbaar.
Dit evaporator interne die systeem met de schone pijpleiding van CIP wordt uitgerust, die schoon op zijn plaats, gemakkelijk kan bereiken om en zonder dode hoek te werken.
Het vloeibare materiaal kan onder lage temperatuur (50-100℃) in deze evaporator zijn verdampt, is het vloeibare materiaal eenvormig en zonder materiële, niet gemakkelijke vercooksing in werking te stellen, is de materiële het verwarmen denaturatie minimaal.
wegens gebruik van 100% die secundaire stoom latente hitte recycleren, vermijd volledig het gebruik van verse stoom, zo zeer verminderde stoomconsumptie.
Voor warmtegevoelige materialen kan met vacuümpomp worden gebruikt, die binnen dicht bij absolute druk kan vacu5um worden gedaan, om lage temperatuurverdamping te realiseren, kan de minimumverdampingstemperatuur 50 ℃ zijn.
Eenvoudige procesbeheersing en automatisering-omdat van de kleine hoeveelheid vloeibaar behoud, de dalende filmevaporator verandering volgens verschillende vacuüm de concentratietemperatuur van de graad/het voeden capaciteit kan zijn, die de basisvoorwaarden voor stabiele kwaliteit van producten is.
De behandelende capaciteit kan tot 100T/h, met voordelen zoals kleine vloerruimte, compacte structuur, stabiele verrichting etc. zijn.
Werkende principetekening

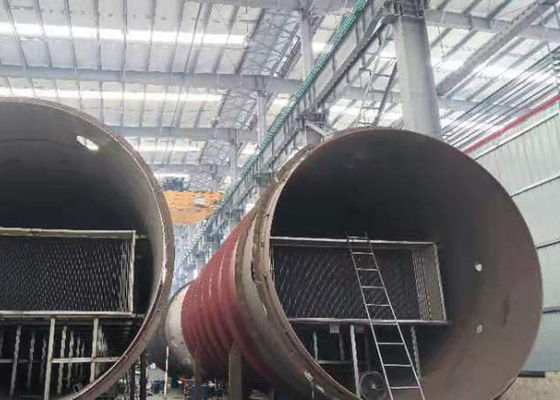

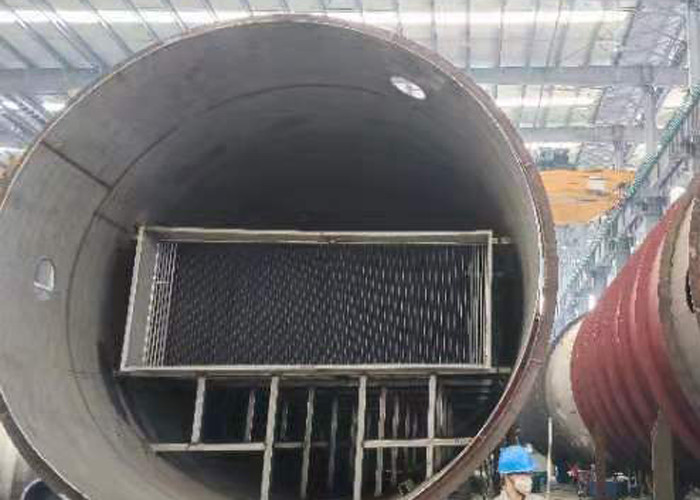

Productdetails
