Veelvoudige Effect de Waterzuiveringsinstallatiemvr van het Verdampingssysteem Evaporator
MVR Beschrijving
De MVR evaporator is een nieuw die type van hoog rendementenergy-saving verdampingsmateriaal hoofdzakelijk in de farmaceutische industrie wordt gebruikt. Dit materiaal gebruikt het stomen technologie bij lage temperatuur en lagedruk en schone energie om stoom voor energie te produceren. Het scheidt het water in het middel en is een internationaal geavanceerde verdampingstechnologie. Het is een promotieproduct dat de traditionele evaporator vervangt.
Samengevat zijn adventages van MVR systeem zoals volgen
1. Energie - besparing: hoge thermische efficiency, energie - de besparing, lagere machtsconsumptie, het energieverbruik is over 1/6To 1/5 van traditionele evaporator. beduidend reduc de verrichtingskosten
2.Environmental bescherming
3.Low bedrijfskosten: slechts traditioneel evaporatorenéén derde aan de helft
4.Evaporating de temperatuur is laag, moeilijk aan het materiaal van het corrosieroestvrije staal, moeilijk aan schaal, zeer suitalbe voor warmtegevoelig materiaal
5.Automatic: Het volledige systeem realiseerde automatische controle van het vullen, het voorverwarmen, verdamping, het schoonmaken, onderhoud en andere stappen van. Vermijd menselijke fout, druk de loonkosten, betere productkwaliteit
6.Small voetafdruk
7.Avoiding de aankoop van boilers, de investering van de schoorsteenbouw en onderhoudskosten
De vergelijking van verrichtingskosten
De verrichting van de twee verdampingsprocessen voor wordt de behandeling getoond in de lijst.
Verrichting van twee verdampingsprocessen om document afvalwater te behandelen.
| punt | 5 effect post | gecombineerd verdampingsproces | ||
| MVR preconcentratie | 5-gevolg verdampingspost | |||
| Verdampingswater (t/h) | 100 | 64.28 | 35.72 | |
| Inkomende concentratie (%) | 10 | 10 | 20 | |
| Uit concentratie (%) | 45 | 20 | 45 | |
| Evaporatorgebied (㎡) | 10000 | 8500 | 4000 | |
| Condensatorgebied (㎡) | 800 | / | 300 | |
| Consumptie | Stoom (t/h) | 25 | / | 9 |
| Elektriciteit (kWh/h) | 500 | 1600 | 180 | |
| Water (t/h) | 900 | / | 350 | |
| Bedrijfskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB/T de capaciteit van de waterverdamping | 45 | 25.93 | ||
| RMBx10000/Dag | 10.8 | 6.2 | ||
| RMBx10000/Jaar (340days) | 3672 | 2115 | ||
Nota: In de schatting van verrichtingskosten: stoom 150rmb/t, elektriciteit 0,6 rmb/kWu, water 0.5rmb/t.
De investering van het gecombineerde materiaal van het verdampingsproces steeg: evaporator (2500 m2) 375x10000 RMB; MVR compressor 400x10000rmb, totale 775x10000 RMB
Jaarlijkse bedrijfskostenvermindering van gecombineerd verdampingsproces: 3672-2115 = 1557 (10000RMB)
De terugbetalingsperiode van de investeringsverhoging van gecombineerd verdampingsproces: 755 ÷ 1557=0.5year
Men kan zien dat nemend de schaal van 100t/h als voorbeeld, het gecombineerde verdampingsproces de verhoogde investering in een half jaar kan terugkrijgen, en 1557 (10000 RMB) elk jaar in de toekomst, met aanzienlijke economische voordelen opslaan.
De behandelende capaciteit kan tot 100T/h, met voordelen zoals kleine vloerruimte, compacte structuur, stabiele verrichting etc. zijn.
Werkende principetekening

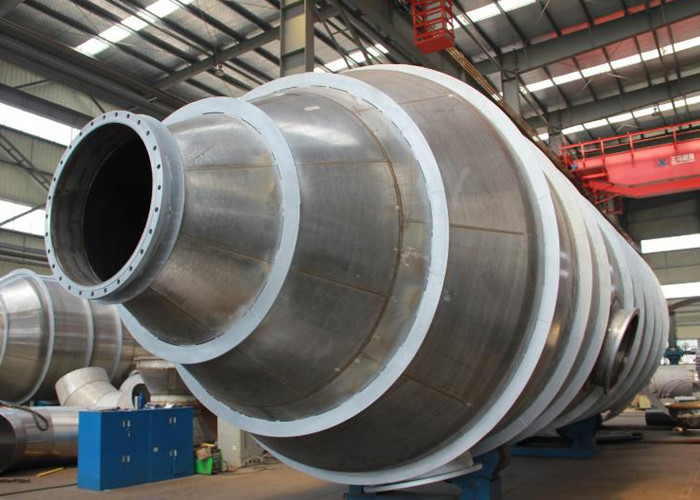

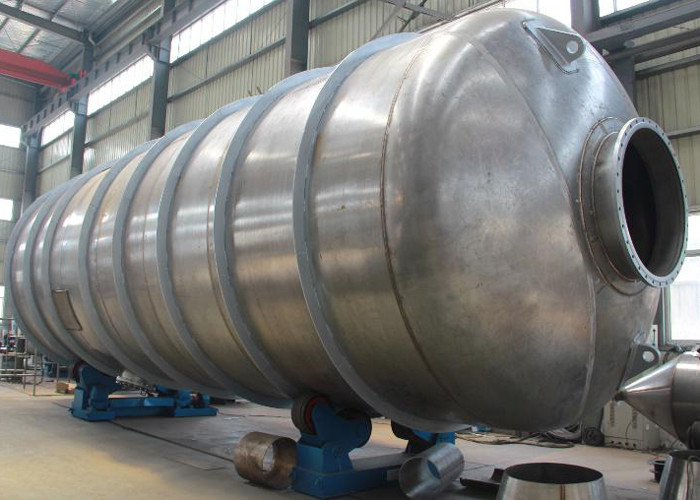

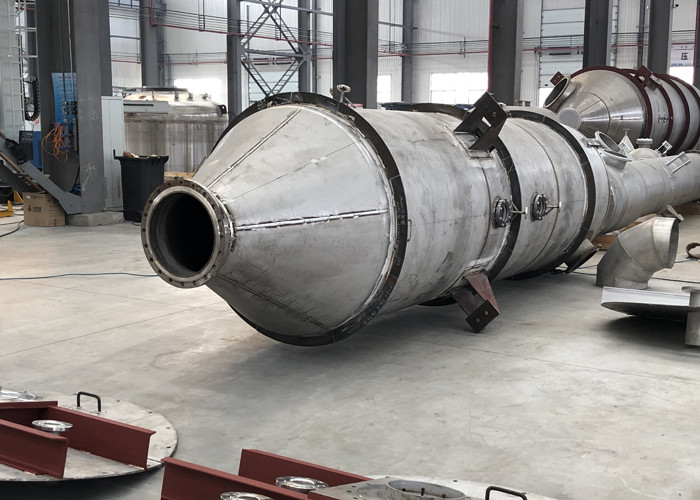

Ons Productievermogen
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
