Gezwonge circulatie voor afvalwater

Basic Properties

Place of Origin: Jiangsu, China

Brand Name: HANPU

Certification: CE，ISO9001

Model Number: MVR

Trading Properties

Minimum Order Quantity: 1 set

Price: 300,000USD~2,500,000USD/SET

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 1 SET/MONTH

Multieffect MVR evaporatorsysteem

Eenvoudige vacuümverdamper

Geweld vacuümverdamper

MVR verdampersysteem voor afvalwater

Product Description

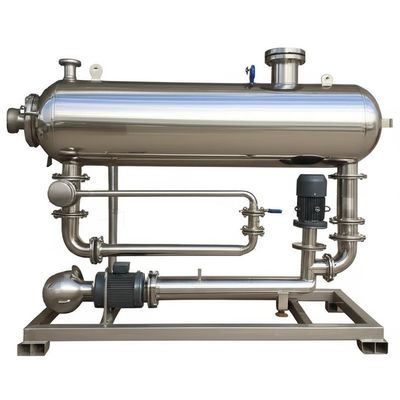

Gelaste Single Effect Vacuümverdamper Geforceerde Circulatie Voor Afvalwater

Productbeschrijving

Welded single-effect vacuum evaporator with forced circulation for industrial wastewater

Gelastesingle-effect vacuümverdamper met geforceerde circulatie ontworpen voor industriële afvalwaterreductie, pekelconcentratie en ZLD-preconcentratie. Werken onder vacuüm verlaagt de kooktemperatuur, terwijl circulatie met hoge snelheid de warmteoverdracht verbetert en aanslag vermindert, wat resulteert in stabiele doorvoer, robuuste functionaliteit, en eenvoudig onderhoud.

Belangrijkste voordelen

Betrouwbaar met moeilijke toevoer: Geforceerde circulatie verdraagt zwevende stoffen en een hoge zoutconcentratie.
Lagere temperatuur: Vacuümwerking beschermt warmtegevoelige stromen en vermindert het risico op vervuiling.
Eenvoudig en onderhoudsvriendelijk: Gelaste constructie, schone stromingspaden en een breed werkvenster.
Klaar voor upgrades: Optionele TVR/warmteterugwinning om de stoomzuinigheid te verhogen; eenvoudige integratie in ZLD-trajecten.
Consistente condensaat: Polijstopties ondersteunen hergebruik of conforme lozing.

Proces & Thermische Economie

Levende stoom verwarmt de circulerende vloeistof in de hoofdverwarmer; damp die in de separator wordt gegenereerd, condenseert onder vacuüm. Hoge circulatiesnelheden stabiliseren Δ T/LMTD, beperken afzetting op buizen en houden de capaciteit constant bij verschillende afvalwaterchemieën. Optionele TVR (thermo-dampcompressie) kan de thermische efficiëntie verbeteren.

Besturing & Veiligheid

PLC/HMI met closed-loop controle van niveau, druk, ΔT en geleidbaarheid; interlocks voor vacuüm/NCG-behandeling, pompen, verwarmers en condensaatkwaliteitsbewaking. Alarm/gebeurtenisgeschiedenis en diagnose op afstand beschikbaar.

Materialen & Onderhoudbaarheid

Bevochtigde delen in SS316L/duplex (Ti/Hastelloy optioneel). Grote schoonmaakopeningen, verwijderbare koppen, CIP-voorziening en anti-aanslagdosering ondersteunen lange campagnes en snelle doorlooptijden.

Procesoverzicht — Afvalwaterconcentratie

Flow diagram: feed conditioning → single-effect vacuum evaporation (forced circulation) → condensate polishing → concentrate to ZLD

Toevoerconditionering: zeven/filtratie, ontharding of pH-aanpassing om aanslag/corrosie te verminderen.
Verdamping onder vacuüm: verwarmer + separator met high-velocity lus voor stabiele warmteoverdracht.
Condensaatbeheer: polijsten (filters/RO/AC) om te voldoen aan hergebruik/lozing limieten.
Concentraatrouting: naar kristallisator/centrifuge/droger of upstream recycling per ZLD-stroomschema.
Automatisering: start/stop recepten, load following en CIP-sequenties.

Belangrijkste componenten

Verdamperlichaam (gelast) met geforceerde circulatie pomp en damp-vloeistofscheider
Hoofdverwarmer, voorverwarmer, condensor, vacuüm/NCG-behandelingsskid
Instrumentatie (T/P/flow/cond/niveau) met PLC/HMI/SCADA
CIP-skid en anti-aanslagdoseersysteem
Optioneel: TVR-ejector, warmteterugwinningswisselaars, condensaatpolijstfilters/RO

Prestaties & Dimensionering

Parameter	Typisch bereik*
Werking	Continu
Schelpdruk (vacuüm)	~8-25 kPa(abs), taakafhankelijk
Stoomzuinigheid	~1,0 (SE); tot ~1,5-2,2 met TVR/warmteterugwinning
Circulatiesnelheid	Hoog om aanslag te beperken en ΔT te stabiliseren
Condensaatkwaliteit	Gepolijst voor hergebruik of conforme lozing
Materialen	SS316L / duplex; Ti/Hastelloy op aanvraag

*Werkelijke prestaties zijn afhankelijk van de toevoerchemie, de neiging tot vervuiling en het ontwerp van de warmtewisselaar.

FAQ

Waarom kiezen voor geforceerde circulatie boven falling film?
Het kan beter omgaan met hogere vaste stoffen en variabel afvalwater, waardoor buizen schoon blijven met afschuiving en stabiele warmteoverdracht.

Kan het stoomverbruik verder worden verminderd?
Ja. Het toevoegen van TVR en warmteterugwinningswisselaars verhoogt de stoomzuinigheid; MVR kan worden geïntegreerd in hybride upgrades.

Is het geschikt voor ZLD?
Absoluut—gebruik als concentrator vóór kristallisatie/vaste stofverwerking om de vloeistoflozing te minimaliseren.
