MVR Technologie
MVR de technologie moet de secundaire stoom van de evaporator samenpersen door mechanische methode, zijn druk en temperatuur verhogen, zijn enthalpie verhogen, en dan het verzenden terug naar de het verwarmen kamer van de evaporator die zoals het verwarmen stoom, moet worden gebruikt om de voervloeistof in kokende staat te houden, terwijl de het verwarmen stoom zelf in water condenseert. Vergeleken met de multieffect verdampingstechnologie, MVR perst de technologie en recycleert al secundaire stoom samen en krijgt de latente hitte terug, zodat is het meer energy-saving dan de multieffect verdampingstechnologie.
Voordelen van MVR Technologie:
Na opstarten, is er geen behoefte aan verse stoom, of een kleine hoeveelheid verse stoom wordt verbruikt, zodat zijn de verrichtingskosten laag.
De eenvoudige structuur, enige effect verrichting, vereenvoudigt de pijpleiding, instrument, elektrosysteem.
Gemakkelijk te beginnen, eenvoudige verrichting, stabiele verrichting, minder onderhoud.
Het bezet een kleine ruimte en heeft weinig nut. In het algemeen, is er geen behoefte aan condensator en het koelen toren.
De dalende Filmconcentrators zijn werkelijk een aanpassing voor de hoge vaste lichamendienst van het FF-hierboven besproken evaporatorontwerp. Van nature, FF-concentrators, waar de verdamping van een alcoholische drankfilm binnen het het verwarmen elementenresultaat in hoge oververzadigingsniveaus die binnen de alcoholische drank worden ontwikkeld plaatsvindt. Dit kan in ongecontroleerde schaalvorming resulteren toe te schrijven aan bovenmatige kristalnucleation eerder dan om de kristalgroei te verzachten.
Sommige FF-concentratorontwerpen proberen eigenlijk zelfs niet om schaalvorming op de het verwarmen oppervlakten te controleren, maar verstrekken eerder een gemiddelde om dergelijke schaal sneller te verwijderen dan het zich vormt en alvorens het capaciteit kan negatief beïnvloeden of tot het stoppen leiden. De snelle die omschakelingsontwerpen, algemeen met plaat en tubulair-elementeneenheden worden gebruikt, baseren zich op deze strategie door veelvoudige concentratororganismen (of kamers binnen hetzelfde lichaam) tussen product alcoholische drank en het wassen posities onophoudelijk te bewegen.
Een andere ontwerpbenadering impliceert het in werking stellen van de FF-concentrator bij lage hittestroom die de hoeveelheid oververzadiging te verminderen in de alcoholische drank tijdens hitteoverdracht wordt ontwikkeld. Een wezenlijke hoeveelheid gebied van de hitteoverdracht moet in dit geval worden verstrekt, evenals een evenredig recyclagetarief, zowel het werken BIJ als specifieke verdamping per eenheid van het gebied van de hitteoverdracht verminderen.
Vergelijking
| punt | 5 effect post | gecombineerd verdampingsproces | ||
| MVR preconcentratie | 5-gevolg verdampingspost | |||
| Verdampingswater (t/h) | 100 | 64.28 | 35.72 | |
| Inkomende concentratie (%) | 10 | 10 | 20 | |
| Uit concentratie (%) | 45 | 20 | 45 | |
| Evaporatorgebied (㎡) | 10000 | 8500 | 4000 | |
| Condensatorgebied (㎡) | 800 | / | 300 | |
| Consumptie | Stoom (t/h) | 25 | / | 9 |
| Elektriciteit (kWh/h) | 500 | 1600 | 180 | |
| Water (t/h) | 900 | / | 350 | |
| Bedrijfskosten | RMB/hour | 4500 | 960 | 1633 |
| RMB/T de capaciteit van de waterverdamping | 45 | 25.93 | ||
| RMBx10000/Dag | 10.8 | 6.2 | ||
| RMBx10000/Jaar (340days) | 3672 | 2115 | ||
Nota: In de schatting van verrichtingskosten: stoom 150rmb/t, elektriciteit 0,6 rmb/kWu, water 0.5rmb/t.
De investering van het gecombineerde materiaal van het verdampingsproces steeg: evaporator (2500 m2) 375x10000 RMB; MVR compressor 400x10000rmb, totale 775x10000 RMB
Jaarlijkse bedrijfskostenvermindering van gecombineerd verdampingsproces: 3672-2115 = 1557 (10000RMB)
De terugbetalingsperiode van de investeringsverhoging van gecombineerd verdampingsproces: 755 ÷ 1557=0.5year
Men kan zien dat nemend de schaal van 100t/h als voorbeeld, het gecombineerde verdampingsproces de verhoogde investering in een half jaar kan terugkrijgen, en 1557 (10000 RMB) elk jaar in de toekomst, met aanzienlijke economische voordelen opslaan.

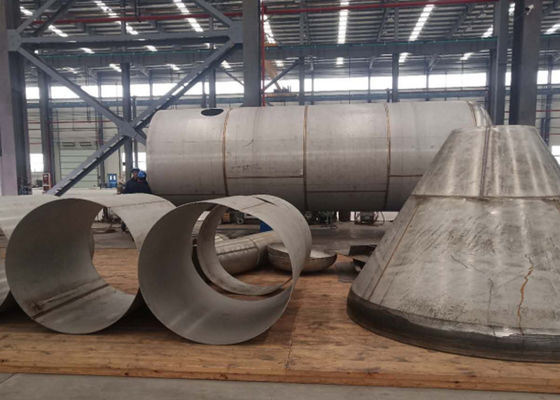

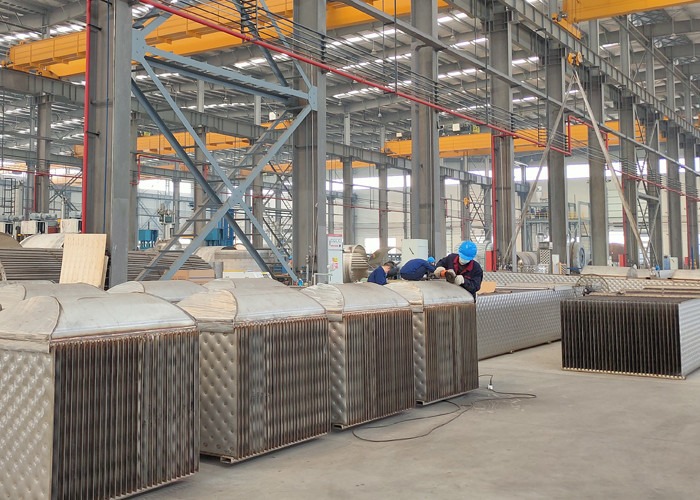

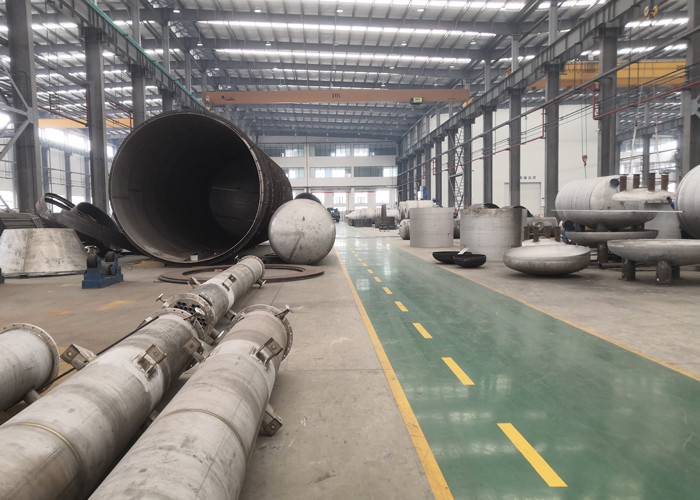

Workshop
