Het multieffect Krachtomloop Verdampen van het Systeem van de Drankevaporator
Multieffect Evaporator
In één enkele effect evaporator wordt de stoom geleverd voor het verwarmen van de vloeistof. De totale hitte wordt niet overgebracht van de stoom. Zo wordt de rest van de hitte verspild. Om de hitteefficiency te gebruiken, wordt de verbindingenevaporator gemaakt zodat de damp van één effect dient als het verwarmen middel voor het volgende effect kan.
Het verdunde voer gaat het eerste effect in waar het gedeeltelijk geconcentreerd is; dan stroomt het aan tweede effect voor extra concentratie en spoedig. De definitieve concentratie wordt gedaan in laatste effect.
In het eerste effect wordt de ruwe stoom gevoed waarin de dampdruk hoogste P1 is, heeft het tweede effect p2.
P1>p2. >p> ...... P, n is het aantal gevolgen. Deze drukgradiënt wordt gehandhaafd door de vacuümpomp en de condensator.
Afhankelijk van lager in dampdruk, kookpunt van vloeistof als vloeibare beweging ook wordt verminderd die.
Structuur

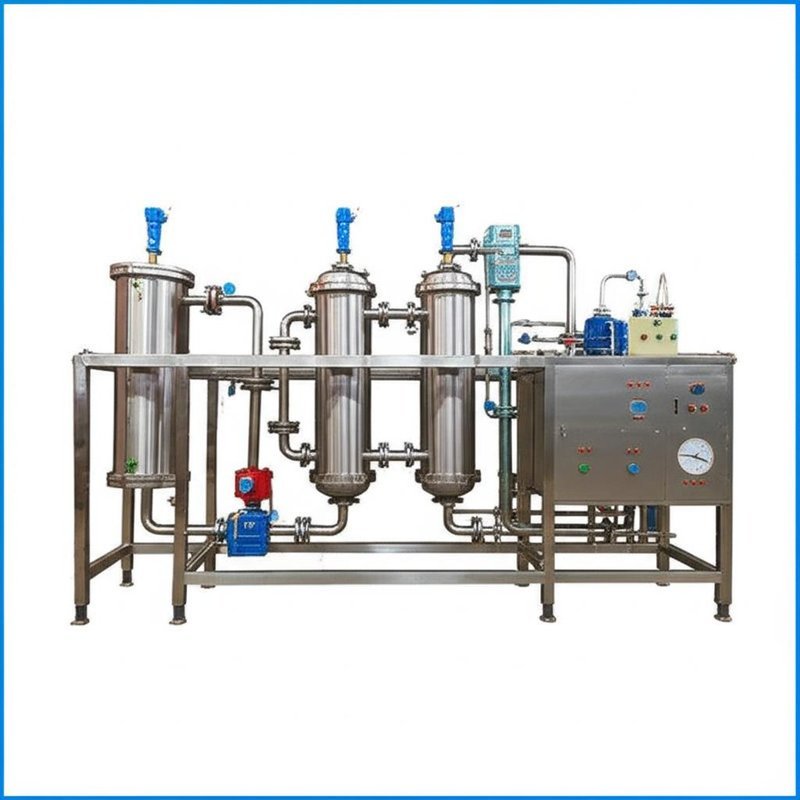

Multiple-effect dalende filmevaporator bestaat uit (eerste-gevolg, tweede-gevolg, derde-gevolg) separators en evaporatoren en voorverwarmers, condensator en vacuümpomp, het voeden pomp, omlooppomp, lossingspomp, gecondenseerde waterpomp, pijpleiding en montage, enz. Het is uitgerust met vacuümmaat, thermometer, drukmaat, etc.
Kenmerk
1. Verdampingscapaciteit: Van 500Kg/h aan 80T/h
2. Materiaal: Roestvrij staal 304 of Roestvrij staal 316L;
3. Volledig gesloten proces, snel en lage temperatuurverdamping;
4. De binnenpijpen zijn spiegel die naadloze sanitaire pijpen oppoetsen, zodat is het materiaal niet gemakkelijk om op de pijp te kleven. Het is gemakkelijk voor het schoonmaken;
5. Lage verdampingstemperatuur: een deel van secundaire stoom kan in enig-gevolgverwarmer door neveltype hete drukpomp worden geïnhaleerd. Dit zou volledig gebruik van de hitte maken en de verdampingstemperatuur is laag.
6. Grote concentratieverhouding: keur dalende filmverdamping goed, wat de materiële vloeistof met grotere viscositeit maken gemakkelijk zijn te stromen en te verdampen, hard aan schaal, korte concentratietijd.
7. Dit materiaal kan automatische productie, intellectuele systeembeheersing realiseren.
8. Kan in verschillend technologisch proces volgens de verschillende kenmerken van de de materialen en eisen van verschillende gebruikers worden ontworpen.
Toepassing
De veelvoudige Effect Evaporatoren worden wijd gebruikt op de volgende gebieden vanaf het vereiste.
Aftakkingsbehandeling: De industrieën zoals Chemisch product, Geneesmiddel, Textiel, het Verven, Brouwerijen, Auto's, Melk, de Voedselindustrieën enz., produceert procesaftakkingen die voor het milieu schadelijk zijn. Deze aftakkingen bestaan over het algemeen uit water in reusachtig bedrag en afval (verontreinigende stoffen). Door het water van de aftakking te verdampen die ME gebruiken resulteert het systeem in het recycling van water.
Ontzilting: De weigering van RO (Omgekeerde Osmose) heeft een reusachtige hoeveelheid water. Met ME kan het water worden gerecycleerd.
Chemische Industrie van de Industriepharma: Voor de productie van product wordt de gewenste concentratie vereist materiële behoefte om of gewenst worden gescheiden. Gebruikend ME wordt de systeem gewenste concentratie bereikt.
Melkindustrie: De melk kan in ME systeem worden geconcentreerd.
Sugar Industry: Het suikerbietensap kan met ME systeem worden geconcentreerd.
De voedselindustrieën: De tomatesapconcentratie, Worsten, Vruchtensapconcentratie kan in ME systeem worden gedaan.
Voordelen: De verdamping kan met lage consumptie van hittebron worden bereikt.
De typische drie effect het vallen specificaties van de filmevaporator en technische parameters:
Parameter Specificaties |
HP-3,0 | HP-4,5 | HP-6,0 | HP-9,0 | HP-12,0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Verdamping capaciteit (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumptie van ruwe stoom (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Vacuümgraad van elk effect |
Eerst Effect |
0 | |||||||||
Tweede Effect |
448 | ||||||||||
(mmHg) |
Derde Effect |
640 | |||||||||
Verdampingstemperatuur van elk effect |
Eerst Effect |
99 | |||||||||
Tweede Effect |
76 | ||||||||||
Derde Effect |
53 | ||||||||||
Stoomdruk voor verdamping (MPa) |
0.6-1.0 (Absolute druk) | ||||||||||
Stevige inhoud in voer (%) | 6-7 (het voorbeeld van de Graanpulp) | ||||||||||
Stevige inhoudsafzet (%) | 42-48 (het voorbeeld van de Graanpulp) |

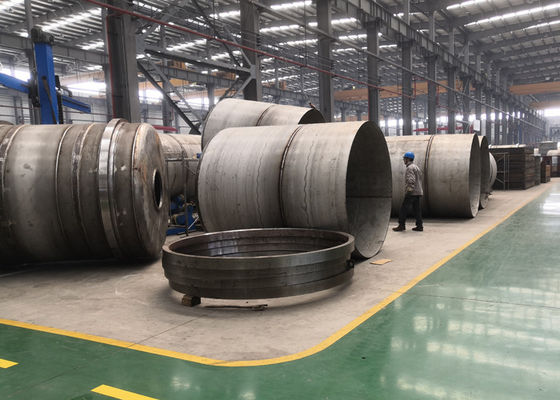

Onze Productieplaats
