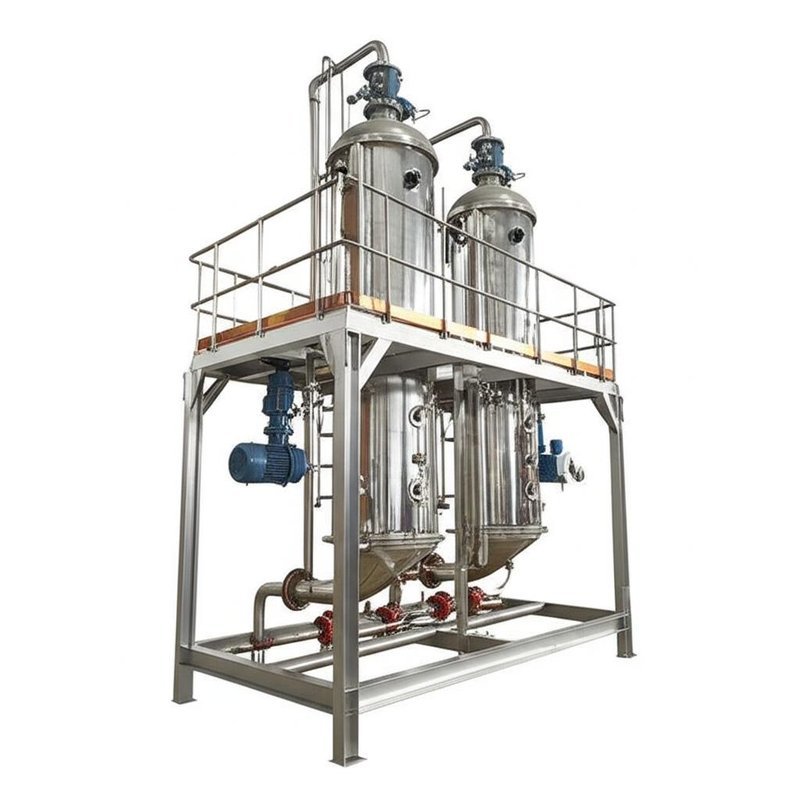

Drie Effect de Dalende Chemische farmaceutische industrie van de Filmevaporator met goede prijs
Verdamping
De verdamping is het proces een oplossing te concentreren door het oplosmiddel (hoofdzakelijk water) wordt gebruikt in een gezuiverde vorm door de toepassing van hitte te verwijderen die.
De verdamping is de eenheidsverrichting waardoor het oplosmiddel van de oplossing door de vloeistof in geschikt schip te koken en de damp terug te trekken is verdampt, verlatend een geconcentreerd vloeibaar residu.
Multieffect verdampings basisinleiding
De multieffect dalende filmevaporator gebruikt het dalende principe van de filmverdamping aan hitte en kookt de verdunde oplossing om een deel van het water te laten verdampen, om het doel te bereiken om de oplossing te concentreren. De eenheid keurt ononderbroken productieproces goed. Het heeft de voordelen van grote concentratieverhouding (1/5-1/10), brede viscositeitswaaier (< 400CP="">graanpulp en moutsuikersap in de zetmeelindustrie, sap en op smaak gebracht sperma in de voedselindustrie en melk in de zuivelindustrie, Concentratie van de korrelsfiltraat van de distillateur in de suikerindustrie en de alcoholindustrie.
De eenheid heeft de grote coëfficiënt van de hitteoverdracht en klein de temperatuurverschil van de hitteoverdracht. Volgens de verschillende kenmerken van verdampingsmaterialen en verdampingsdoelstellingen, kan het in dubbel effect worden gecombineerd, drie voer, vier effect en vijf effect verdampingssystemen uit. Het kan de afvalstoom vanaf de bovenkant van buisbundel of schijfdroger en andere lage bronnen van de calorische waardehitte (zoals gecondenseerde stoom) als hittebron van evaporator ook gebruiken om de evaporator van de afvalhitte te worden, die de consumptie van ruwe stoom kan zeer verminderen en de maximumenergie bereiken - besparingseffect. Wanneer er voldoende levering van de stoom van de afvalhitte is, zal geen stoom bij allen worden vereist, en de opmerkelijke economische voordelen kunnen worden bereikt.
Materieel proces
(1) de grondstof wordt geleverd aan de voor primaire voorverwarmer door de voerpomp door de elektromagnetische debietmeter, en ingaat dan de bovenkant van de primaire effect verwarmer door de vloeibare verdeler voor primaire dalende filmverdamping en concentratie;
(2) de eerste effect geconcentreerde vloeistof wordt vervoerd aan de hoogste verdeler van de tweede effect verwarmer door de eerste effect bodem materiële circulatiepomp voor de secundaire dalende concentratie van de filmverdamping.
(3) de tweede effect geconcentreerde vloeistof wordt vervoerd aan de hoogste verdeler van de derde effect verwarmer door de tweede effect bodem materiële circulatiepomp voor derde keer van de dalende concentratie van de filmverdamping;
(4) het derde effect concentreerde vloeibare lossing, volgens de online opsporing van de hydrometer, opsporing in real time van de materiële concentratie, als de materiële concentratie de vastgestelde vereisten bereikt, het zal met de uitlaatklep worden onderling verbonden om de uitlaatklep te openen en het materiaal te vervoeren aan de afgewerkt producttank, anders, het zal openen de materiële omloopklep om het materiaal in de evaporator voor re verdamping kringloop opnieuw te maken.
Stoomproces
De ruwe stoom gaat de primaire effect verwarmer voor het verwarmen van verdampingsconcentratie in: de secundaire die stoom door het primaire effect wordt geproduceerd verwarmt het secundaire effect, etc. De secundaire die stoom door het derde effect wordt geproduceerd gaat de eindcondensator voor condensatie het koelen in, en het gecondenseerde water wordt gelost door de gecondenseerde pomp.
Gecondenseerd proces
Het gecondenseerde die water door het primaire effect wordt geproduceerd die de materialen voorverwarmen door de pijp van de wateroverdracht bij de bodem van shell, om de consumptie van ruwe stoom te bewaren;
Het gecondenseerde die water door het secundaire en derde effect wordt wordt geproduceerd gelost door de gecondenseerde pomp, en de lossing heeft nul verontreiniging bereikt. Het niet condenserende gas wordt verbonden met de eindcondensator door de niet condenserende gaspijp en door de vacuümpomp gelost.
Technische parameters van dalende filmevaporator
| Type | Enig effect | Dubbel effect | Effect drie |
| Verdampingscapaciteit (kg/u) | 300-2000 | 1200-4000 | 3600-15000 |
| Het voeden materiële dichtheid % | Volgens materiaal | ||
| Lossings materiële dichtheid % | Volgens materiaal | ||
| Stoomdruk | 0.5-0.8 | ||
| Stoomconsumptie/Verdampingscapaciteit (met de pomp van de hittedruk) | 0,65 | 0,38 | 0,28 |
| Het verdampen temperatuur | 45-90 | ||
| Het steriliseren temperatuur | 90-110 | ||
| Koelwaterverbruik/Verdampingscapaciteit (inham 20°C, afzet 40°C) | 28 | 11 | 8 |
| Nota: wij kunnen douaneproduct ontwerpen die de eis van de klant overeenstemmen. | |||
Werkende principetekening

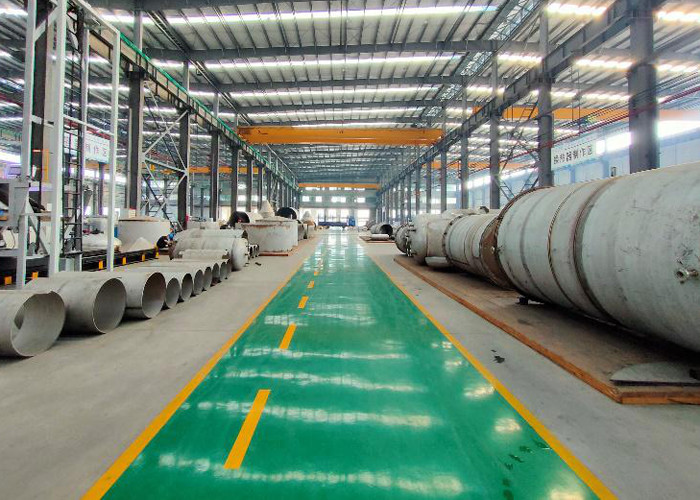

Onze van de productievermogen en cliënt plaats
