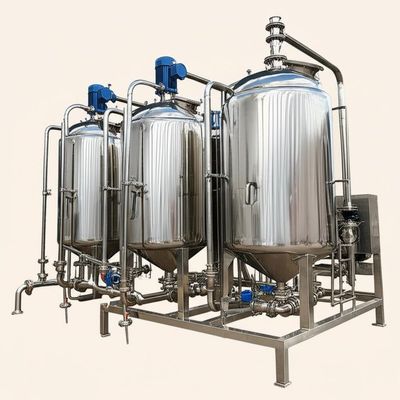

Roestvrij staal Multieffect Dalende Filmevaporator voor Geneesmiddel

Aangepaste roestvrij staal multieffect dalende filmevaporator voor Farmaceutische aftakkingsbehandeling

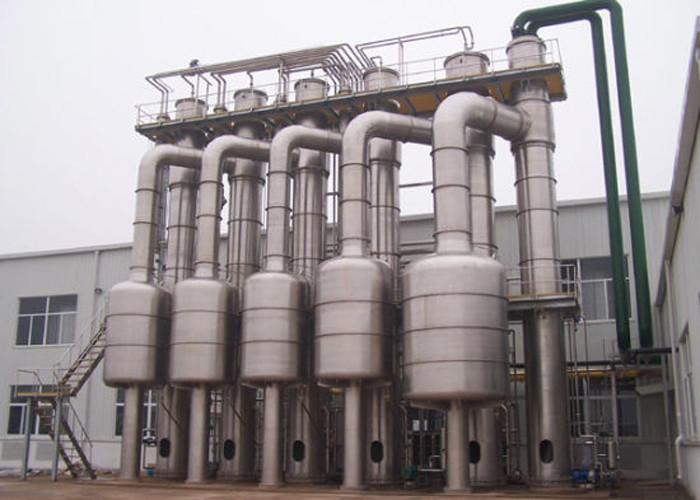

Multiple-Effect Evaporatoren

Multiple-effect evaporatoren maximaliseren stoomeconomie aangezien de damp van één effect wordt geproduceerd wordt gebruikt om een andere te drijven dat. Dit type van multiple-effect systeem is perfect voor ononderbroken voertoepassingen, aangezien de vloeistoffen progressief in elk effect aan definitieve concentratielossing worden verminderd. Het evaporatorontwerp, op gepatenteerde technologieën wordt gebaseerd, is ideaal voor multiple-effect systemen, aangezien elk effect voor zowel damp als vloeibare functionele voorwaarden kan worden geoptimaliseerd om optimale verdamping te bereiken die. Deze capaciteit, samen met ons volledig systeemontwerp, staat ons toe om de markt voor efficiency en betrouwbaarheid te leiden.

Structuur en prestatieskenmerken

De evaporator bestaat uit een het verwarmen kamer en een damp-vloeibare scheidingskamer. De verdampende eenheid is samengesteld uit meer dan twee evaporatoren, warmtepomp, inham en afzetpompen van elk effect, vacuümapparaat, opsporingsinstrument, pijpleiding en klep. De het verwarmen kamer is hoofdzakelijk samengesteld uit shell, buisbundel die apparaat en verbindingspijp verdelen, terwijl de damp-vloeibare scheidingskamer hoofdzakelijk uit shell en schuimpottenbakker wordt samengesteld.

a. De eenheid kan de stroomafwaartse ononderbroken het voeden methode, of het tegen de stroom in of de gemengde het voeden methode goedkeuren. De stroomrichting van de oplossing is hetzelfde als dat van de het verwarmen stoom, en de grondstof wordt voorverwarmd aan het kookpunt door de voorverwarmer alvorens het eerste effect in te gaan. Aangezien het kookpunt van de preeffect oplossing hoger is dan dat van de posteffect oplossing, zal het materiaal oververhit worden en zal alleen verdampen wanneer het de posteffect oplossing ingaat. Ondertussen, kan een deel van het preeffect condensaat ook alleen verdampen wanneer het de posteffect oplossing ingaat, zodat kan meer secundaire stoom worden geproduceerd. Bij het tegen huidige voeden, wordt de grondstof gevoed door het derde effect en door het eerste effect na het tweede effect gelost. Wanneer zich het mengen en het voeden, worden de grondstoffen gevoed door het derde effect en door het tweede effect na het eerste effect gelost.

b. Met behulp van adiabatische compressie, stijgt de verzadigingstemperatuur van wat primaire en secundaire stoom in stoomwolkwarmtepomp, en keert dan naar de primaire het verwarmen kamer terug als het verwarmen van stoom, om de economie van stoom te verbeteren.

c. De statische verdeler maakt de materiaalstroom gelijk en effectief in de binnenmuur van de buis na het ingaan van de voedingssonde vanaf de bovenkant van de het verwarmen kamer, zodat is de coëfficiënt van de hitteoverdracht zeer beter. Tegelijkertijd, kan het temperatuurverlies door het statische hoofd van de vloeibare kolom wordt veroorzaakt worden genegeerd, zodat is het efficiënte temperatuurverschil van de dalende filmevaporator groot in dezelfde omstandigheden die.

d. De woonplaatstijd van de oplossing in de evaporator is kort, zodat is het vooral geschikt voor de verdamping van warmtegevoelige materialen.

Waar wordt het gebruikt, de toepassing van Multi-effect Verdampingssysteem?

De voedselindustrie, Waterzuiveringsinstallatie, Concentratie en Kristallisatie.

Wat is het onderdeel van dit ME Evaporator?

Warmtewisselaar, recyclagepomp, separator, condensator, overdrachtpomp, gecondenseerde pomp, vacuümpomp, verrichtingsplatform, controlesysteem.

Varianten

Verhoging van het aantal stadia om stoomconsumptie te verminderen.

Met of zonder zoute scheiding.

Verschillende het voorverwarmen concepten.

Dampcondensatie van de damp van het definitieve stadium in zich het mengen of oppervlakteverdichters.

Ingang van de oplossing dat in het eerste stadium (parallelle stroom) of in het laatste stadium (tegenstroom) zijn moet verdampt. Dienovereenkomstig, is het concentraat geloste koud of heet (parallelle stroom) (tegenstroom) van de installatie.

Technische parameters van dalende filmevaporator

Werkende principetekening

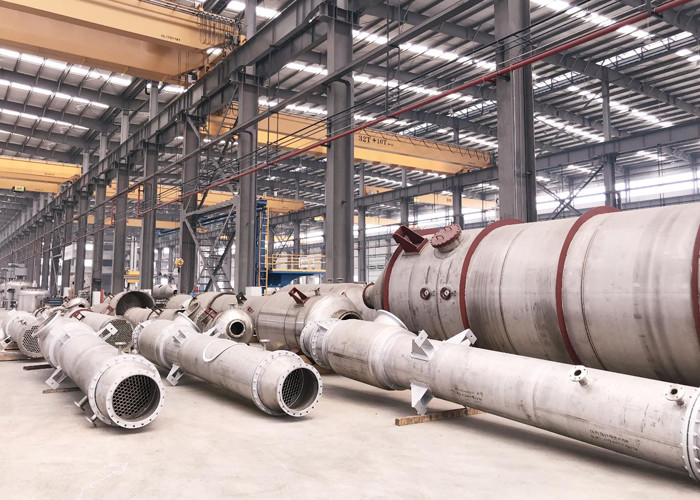

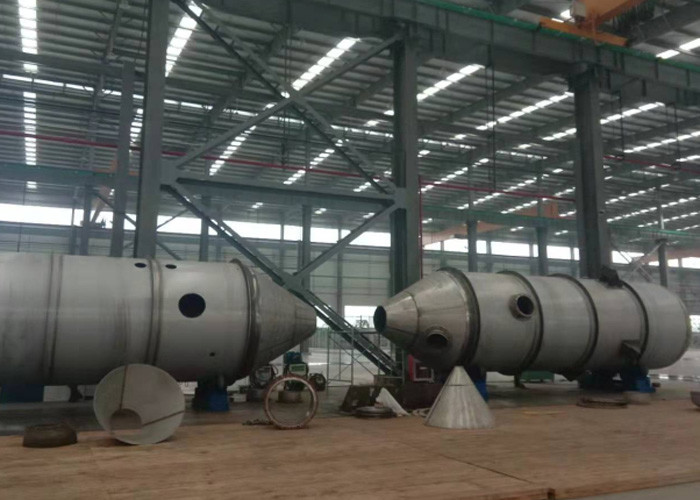

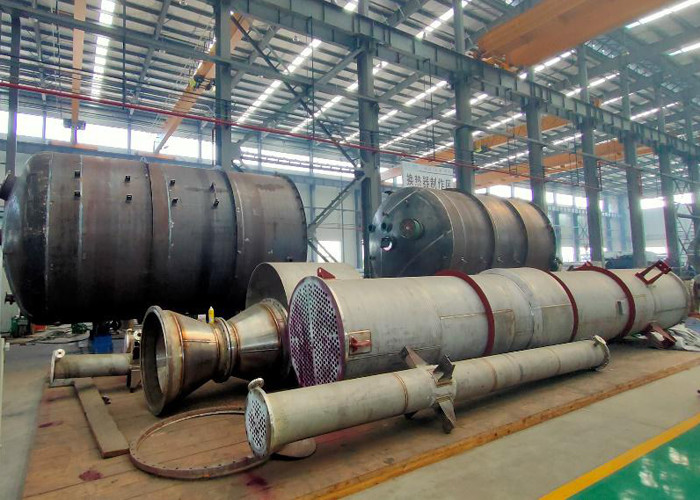

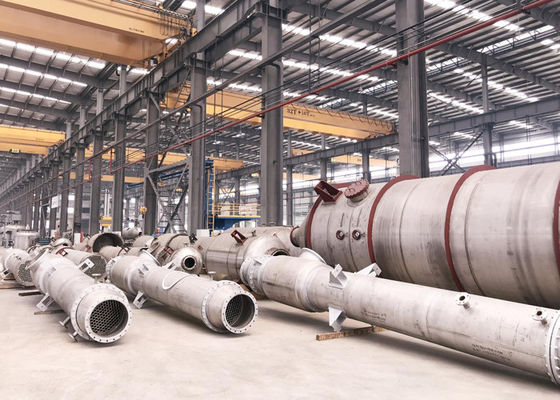

Workshopplaats
