INLEIDING
De zwakke Zwarte Alcoholische drank (WBL) van de bruine voorraadwasmachines bedraagt typisch 13-18%TS. Het grootste deel van dit watergehalte moeten zijn verdampt om een materiaal met hoge genoeg vaste lichamen te produceren om efficiënte verbranding in de terugwinningsboiler, typisch tussen 65% en 80%TS te steunen.
Tijdens verdamping op dit niveau van vaste lichamen, worden diverse vluchtige componenten (zwavelsamenstellingen, methanol, enz.) vrijgegeven van de alcoholische drank en moeten van het condensaat worden gescheiden om hergebruik toe te staan in fiberline en het recausticizing. Van dit standpunt, dient de verdampingsinstallatie eigenlijk aangezien een " waterfabriek " binnen de Zwarte alcoholische drank van miljoen ook een wezenlijke fractie anorganische samenstellingen bevat die, tijdens het verdampingsproces, hun oplosbaarheidsgrens kunnen bereiken en als schaal op de de overdrachtoppervlakten deponeren die van de evaporatorhitte zeer de werkende capaciteit van de verdampingsinstallatie en van het volledige terugwinningseiland beperken.
De inherente complexe samenstelling van zwarte alcoholische drank vertaalt in verscheidene onderling afhankelijke ontwerpeisen ten aanzien van de evaporatoren:
De verdampingsinstallatie moet hitte voor de verdamping van de zwarte alcoholische drank efficiënt overbrengen.
Het moet dit doen terwijl het vermijden van schaalvorming op de oppervlakten van de hitteoverdracht.
De verdampingsinstallatie moet cleancondensate fracties voldoende ook veroorzaken om de behoeften van de pulpmolen en het recausticizing gebied tevreden te stellen, waarbij zeer de zoet wateropname van miljoen wordt verminderd.
De vluchtige componenten en NCGs moeten voor veilige verwijdering via verbranding worden verwijderd en worden geconditioneerd.
Toepassing van MVR Technologie:
Wanneer de concentratie van verdampte vloeistof wordt opgeheven en zijn kookpunt binnen een bepaalde grens naar voren wordt gebracht, bijvoorbeeld, wanneer de concentratie van verdampte zwarte vloeistof onder 20% is, wordt het kookpunt opgeheven neen meer dan 1,5 ℃.
Het wordt gebruikt in de gebieden of de ondernemingen waar de elektriciteitsprijs goedkoop is en de thermische energie is duur.

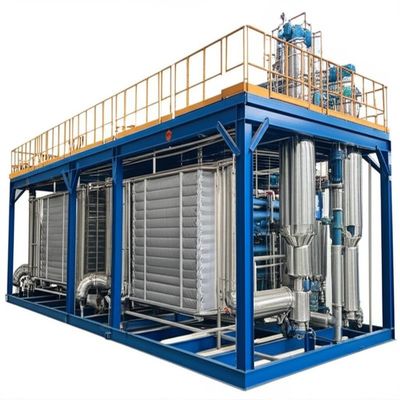

2. Toepassing van technologie in zwarte alcoholische drankverdamping van pulp
Nemend de verdamping van de pulp zwarte alcoholische drank van het tarwestro als voorbeeld, werd het proces van de combinatieverdamping van MVR technologie en multieffect verdamping vergeleken met het multieffect verdampingsproces. De details zijn als volgt.
2.1 hoofdparameters en verdampingsregeling
De resultaten tonen aan dat het stroomtarief van verdunde zwarte alcoholische drank 128.6t/h is, is de temperatuur van verdunde zwarte alcoholische drank 70 ℃, is de concentratie van verdunde zwarte alcoholische drank 10%, is de concentratie van geconcentreerde zwarte alcoholische drank 45%, en het verdampingswater is 100t/h. Het multieffect verdampingsproces is 5 effect verdampingspost, en het gecombineerde verdampingsproces is MVR preconcentratie + 5 effect verdampingspost.
punt | 5 effect post | gecombineerd verdampingsproces | ||
MVR preconcentratie | 5-gevolg verdampingspost | |||
Verdampingswater (t/h) | 100 | 64.28 | 35.72 | |
Inkomende concentratie (%) | 10 | 10 | 20 | |
Uit concentratie (%) | 45 | 20 | 45 | |
Evaporatorgebied (㎡) | 10000 | 8500 | 4000 | |
Condensatorgebied (㎡) | 800 | / | 300 | |
Consumptie | Stoom (t/h) | 25 | / | 9 |
Elektriciteit (kWh/h) | 500 | 1600 | 180 | |
Water (t/h) | 900 | / | 350 | |
Bedrijfskosten | RMB/hour | 4500 | 960 | 1633 |
RMB/T de capaciteit van de waterverdamping | 45 | 25.93 | ||
RMBx10000/Dag | 10.8 | 6.2 | ||
RMBx10000/Jaar (340days) | 3672 | 2115 |
